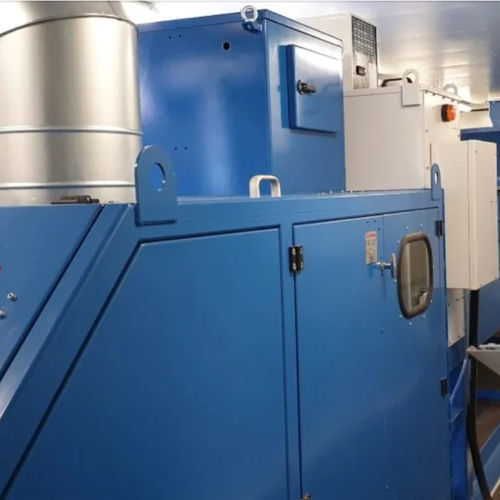

Macchina di smistamento per l'industria chimica CXR series

per l'industria minerariaa raggi Xautomatica

Il materiale di alimentazione viene fornito allo scivolo vibrante, dove le singole rocce vengono separate prima di cadere sul nastro orizzontale. Le rocce vengono fornite all'unità di analisi a raggi X e alla fine del nastro entrano nella zona dell'analizzatore ottico. In questa zona, le diverse proprietà ottiche delle particelle vengono analizzate e registrate. Le immagini sono prese dalla telecamera ottica (telecamera a scansione di linea) e dall'analizzatore a raggi X in condizioni dinamiche. Il sistema è gestito dal sistema di controllo basato su un PC industriale che utilizza un algoritmo di separazione basato su criteri di separazione selezionati. Ogni particella può essere identificata in termini di dimensioni, forma e struttura, e la sua posizione sul trasportatore viene registrata per un possibile ulteriore rifiuto. I risultati dell'elaborazione delle immagini possono essere visualizzati come una serie di parametri diversi che descrivono le proprietà del materiale. Oltre al colore del materiale e alla struttura interna, ci sono più di 50 parametri (come il diametro, il perimetro, il centro di massa, il momento d'inerzia, l'orientamento della particella, il fattore di allungamento ecc. Ulteriori combinazioni di questi parametri possono anche essere utilizzate per distinguere le particelle di interesse. Ogni particella ha una posizione e una dimensione specifica, per cui è possibile utilizzare il meccanismo di scarto (ugelli d'aria) per separarle dal flusso di materiale.
