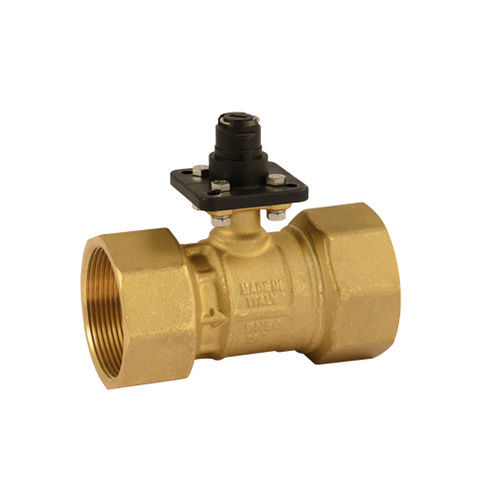

Valvola azionata a motore SC2 series

a sferaelettricadi regolazione

I corpi valvola di regolazione 2 vie e 3 vie abbinati ai servocomandi 3 punti o proporzionali serie SINTESI consentono di ottenere una valvola motorizzata a sfera con curva di regolazione equipercentuale. In generale lo scambio termico è descritto da una relazione tipicamente non lineare tra portata e calore scambiato. L'utilizzo dei corpi valvola a sfera di regolazione con caratteristica equipercentuale, ottenuta mediante speciali dischetti di regolazione, permette di compensare la non linearità ottenendo una curva caratteristica installata come mostrato sotto. È facile intuire che la regolazione, agendo su un sistema a guadagno costante, ne risente positivamente in termini di stabilità. Notiamo che la presenza del disco di regolazione comporta una riduzione del coefficiente di portata a valori che sono propri, a parità di dimensioni, a quelli delle tradizionali valvole di regolazione.Con il disco di regolazione la valvola SINTESI entra nell’ambito delle valvole di regolazione giovandosi di molteplici vantaggi: • Notevole stabilità dell’anello di controllo • Coefficiente di portata analogo alle tipiche valvole di regolazione • Caratteristica standardizzata tipo equipercentuale • Minor numero di azionamenti da parte del servocomando
