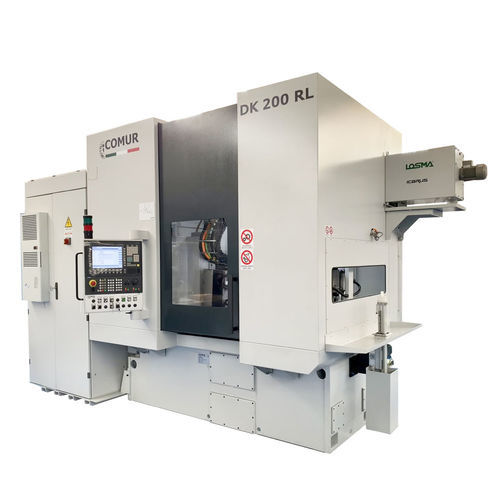

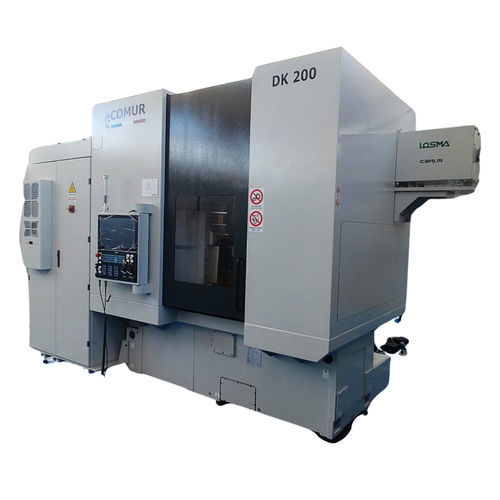

Dentatrice a creatore CNC DK 200

verticale

Descrizione
La dentatrice a creatore verticale DK 200 è progettata per la produzione di ingranaggi cilindrici diritti ed elicoidali di dimensioni piccole‑medie, inclusi alberi e pignoni. La configurazione monoblocco e l'ingombro ridotto facilitano l'integrazione nelle linee di produzione e la riconfigurazione del layout di stabilimento.

Caratteristiche principali

• Modulo max.: 5 mm
• Diametro dentabile max.: 200 mm
• Lunghezza dentabile max.: 155 mm

Dati tecnici
Modulo max.: 5 mm
Diametro dentabile max.: 200 mm
Lunghezza dentabile max.: 155 mm
Distanza min./max. tra faccia creatore e faccia tavola portapezzo: 20 / 170 mm
Dimensioni utensile max. ammesse (ø x L): 130 x 220 mm
Corsa tangenziale max.: 170 mm
Range velocità creatore: 100 ÷ 600 rpm
Range velocità tavola portapezzo: 0 ÷ 200 rpm

Specifiche tecniche

• Adatta a prototipazione e produzione da piccole a grandi serie
• Testa porta‑creatore asimmetrica opzionale per dentature critiche
• Ring‑loader opzionale per carico/scarico automatico e funzionamento non presidiato

Applicazioni

• Produzione di ingranaggi cilindrici, alberi e pignoni
• Settori tipici: automotive, trasmissioni industriali, macchine utensili
