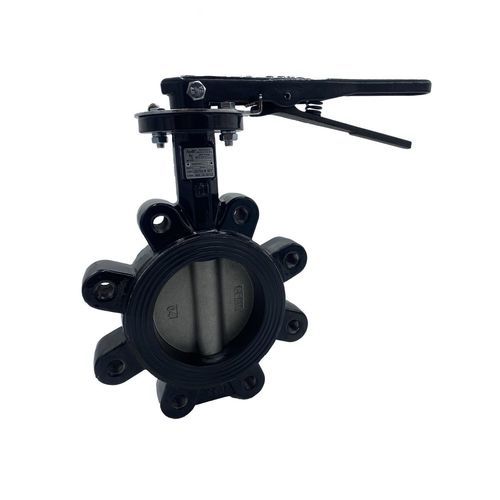

Valvola a farfalla LD151

manualeper acqua potabileper acque di raffreddamento

Panoramica del prodotto
Le valvole a farfalla LD151 (lug) e WD151 (wafer) in ghisa duttile di Apollo sono progettate per impieghi industriali, commerciali e sistemi HVAC/meccanici. Disponibili nelle misure da 2" a 24" (LD151 lug: 2"–24"; WD151 wafer: 2"–12"). Compatibili con flange ANSI 125# e 150# e piastra superiore ISO 5211 per il montaggio diretto di attuatori pneumatici e riduttori. Conformi a MSS SP-67 e API 609; LD151 (3"–24") rispetta i requisiti AWWA C-504. Idonee per servizio di fine linea bidirezionale fino alla pressione nominale.

Applicazioni

• Riscaldamento (HVAC)
• Circuiti di raffreddamento
• Acqua potabile

Dimensioni (valori selezionati)
d1: 469,9 mm
DN1: 8"
l1: 32 mm
d2: 610,1 mm
DN2: 8"
l2: 32 mm
M1: 63 mm
M2: 356 mm
H: 289 mm
h1: 45 mm
Y: 45 mm
V: 244 mm

Informazioni sul prodotto
articolo: Apollo International Ductile Iron Lugged Butterfly Valve with Stainless Steel Disc, EPDM Seat, Stainless Steel Shaft, 10 Position Handle 8" (2 x Lug Type)
numero articolo con gtin: LD15108SE11 (00191988183011)
numero prodotto con gtin: LD15108SE11 (00191988183011)
produttore: Aalberts integrated piping systems Americas, Inc. (Apollo)
gruppo articolo: LD151 LD151 - Apollo Lug Style Ductile Iron Butterfly Valve
dimensione: 8"
peso: 43,5 lb

Caratteristiche

• colore: nero
• materiali: corpo in ghisa duttile (ASTM A536 65-45-12)
• finitura: nessuna
• forma: dritta
• tipo di collegamento: lug
• tenuta: EPDM

Tecnico

• pressione massima di esercizio (liquido): 200 psi
• temp. minima del fluido: 32 °F
• temp. massima del fluido: 200 °F

Generale

• gruppo prodotto: valvole (EPDM)
• classe ETIM: EC010910 Valvola a farfalla
• paese di origine: Thailandia
• marchio: Apollo
• serie: LD151
• tipo di prodotto: LD151
• unsps: 40141619

Caratteristiche / Specifiche tecniche

• Numero articolo: LD15108SE11
• GTIN / EAN: 00191988183011
• Dimensione (diametro nominale): DN 200 (8")
• Peso: 43,5 lb
• Materiale corpo: Ghisa (ASTM A536 65-45-12)
• Materiale disco: Acciaio inox
• Materiale albero: Acciaio inox
• Guarnizione primaria albero: Gomma nitrilica (NBR)
• Sede / tenuta: Gomma EPDM
• Pressione massima di esercizio (liquido): 200 psi
• Intervallo temperatura fluido: 32 °F a 200 °F
• Tipo di collegamento: Lug
• Diametro esterno tubazione tutte le connessioni: 469,9 mm (18,5")
