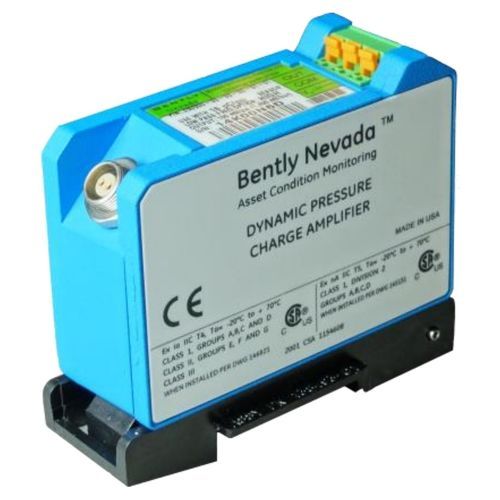

Amplificatore per pressione 350500

di segnalecon uscita in tensionea basso rumore

L'amplificatore di carica per pressione dinamica (DPCA) 350500 è un componente di un sistema di rilevamento della pressione dinamica. Questo sistema di rilevamento, che monitora le pulsazioni di pressione dovute all'instabilità della combustione nei motori delle turbine a gas, è costituito da un sensore di pressione piezoelettrico ad accoppiamento di carica, un cavo di interconnessione a basso rumore, un amplificatore di carica 350500 e un dispositivo di monitoraggio. Il sensore di pressione dinamica deve essere di tipo piezoelettrico ad alta temperatura che converte la pressione dinamica in un segnale di uscita scalato in pico-coulomb per unità di pressione. Il design dell'amplificatore di carica 350500 ne consente l'uso con una serie di sensori progettati per monitorare l'instabilità della combustione. Il cavo di interconnessione, che collega il sensore all'amplificatore di carica, è un cavo appositamente progettato a basso rumore e resistente all'ambiente. Il DPCA 350500 offre due opzioni di cavo di interconnessione. L'amplificatore di carica 350500 converte il segnale di carica del sensore in un segnale di uscita a bassa impedenza. Questo segnale è adatto ai monitor Bently Nevada, come il 3500/64 Dynamic Pressure Monitor. L'interfaccia elettrica tra il monitor e l'amplificatore di carica, che consiste in alimentazione a -24 Vdc, comune e segnale, è la stessa di un Bently Nevada Proximitor. Tra l'amplificatore di carica e il dispositivo di monitoraggio possono essere utilizzate barriere di sicurezza adeguate.
