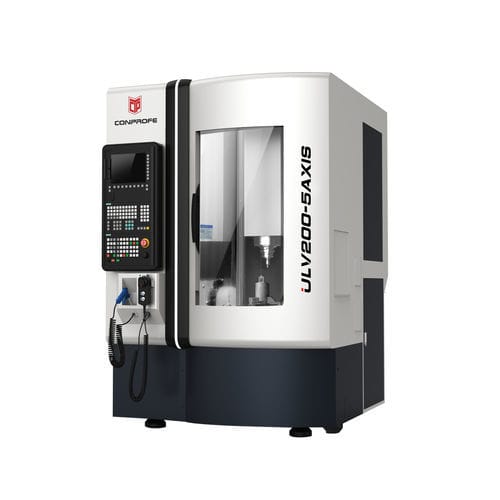

Centro di lavoro CNC 5 assi ULV200verticaleper compositiper materie plastiche
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Materiale lavorato
- per compositi, per materie plastiche, per vetro, per ceramica, per quarzo, per materiali duri e fragili
- Testa del mandrino
- HSK-E40, HSK-E32
- Numero di utensili
- 16 utensili, 22 utensili
- Applicazioni
- per lavorazione meccanica pesante
- Altre caratteristiche
- ad alta prestazione, di alta precisione, ad ultrasuoni
- Corsa X
250 mm
(10 in)- Corsa Y
250 mm
(10 in)- Corsa Z
250 mm
(10 in)- Velocità di rotazione
30.000 rpm, 36.000 rpm
(188.496 rad.min-1, 226.195 rad.min-1)- Altezza massima del pezzo
200 mm
(8 in)- Rotazione piano di lavoro (asse C)
360 °
- Velocità di avanzamento asse X
3.000 mm/s
- Velocità di avanzamento asse Y
3.000 mm/s
- Velocità di avanzamento asse Z-Not Tr-
3.000 mm/s
- Carico massimo del piano di lavoro
30 kg
(66 lb)- Peso massimo utensili
1 kg
(2,2 lb)- Precisione di collocamento
0,005 mm
(0 in)- Ripetibilità
0,004 mm
(0 in)- Peso totale
1.900 kg
(4.188,78 lb)- Lunghezza totale
1.285 mm
(50,6 in)- Larghezza massima
1.795 mm
(70,7 in)- Altezza totale
2.030 mm
(79,9 in)
Descrizione
mandrino a ultrasuoni sviluppato autonomamente da Conprofe per ridurre la forza di taglio, realizzando così una lavorazione ad alta efficienza per i materiali più duri
sistema di raffreddamento interno a CO2 supercritico e sistema MQL per una lavorazione pulita
✅Controllo ad anello chiuso completo grazie all'encoder lineare ad alta precisione
✅Eccellente precisione di ripetibilità degli assi X/Y/Z e dell'asse A/C
✅IEMENS 840Dsl adottato per realizzare la lavorazione simultanea a 5 assi con funzione RTCP
APPLICAZIONE:
Ideale per la lavorazione simultanea ad ultrasuoni o tradizionale a 5 assi ad alta precisione ed efficienza di pezzi geometricamente complicati di materiali duri e fragili (ceramica, zaffiro, vetro, ecc.), plastiche rinforzate con fibra di carbonio e materiali metallici
---
