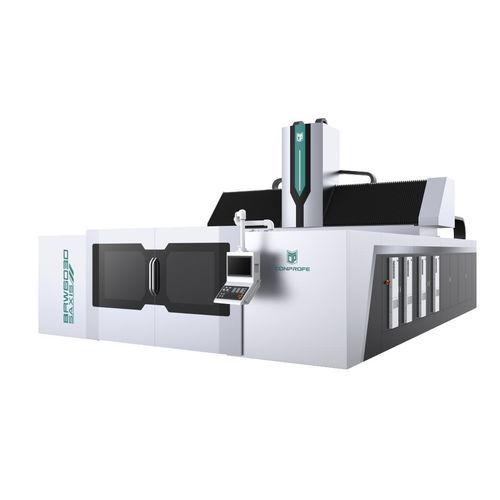

Centro di lavoro CNC 5 assi BRW6030

verticaleper vetroper alluminio

Panoramica del prodotto

• Struttura a portale con organi mobili ottimizzati per massimizzare rigidità e prestazioni dinamiche nell'assemblaggio di lavorazioni di precisione
• Progetto termicamente simmetrico validato tramite analisi agli elementi finiti (FEA) per ridurre le deformazioni termiche durante cicli di produzione prolungati
• Costruzione in ghisa selezionata per eccellenti capacità di smorzamento delle vibrazioni, stabilità e prestazioni di taglio dinamiche affidabili
• Struttura e rigidezza continuamente perfezionate tramite FEA per garantire stabilità dimensionale a lungo termine
• Assi X/Y/Z con sistema di raffreddamento ad acqua per ridurre l'influenza termica sulla precisione della macchina

Punti salienti del prodotto

• Teste di fresatura A/C ad alta precisione opzionali FISCHER o KESSLER
• Feedback encoder standard e raffreddamento della mandrino a circolazione d'acqua per mantenere l'equilibrio termico della mandrino; allungamento termico assiale della mandrino ≤ 0,02 mm dopo funzionamento continuo ad alta velocità
• Tutti i componenti rotanti e meccanici sottoposti a bilanciamento dinamico e test
• Protezioni a soffietto flessibili per guide del letto (asse X), guide della trave (asse Y) e guide della scatola mandrino (asse Z)
• Area di lavorazione completamente chiusa con pannelli interni in acciaio inox che trattengono oltre il 90% delle particelle di grandi dimensioni
• Risposta rapida: avvio/arresto istantaneo con accelerazione e profili di movimento regolabili per posizionamenti rapidi e precisi
• Progettata per lunga durata e ridotta manutenzione con usura limitata negli organi di trasmissione

Casi di applicazione

• Progettata per la lavorazione ad alta precisione e alta efficienza di componenti compositi aeronautici
• Materiali tipici: nido d'ape Nomex e alluminio, compositi in fibra di carbonio, preforme in carbonio, fibra di vetro, schiuma, Kevlar, fibra PBO

Specifiche tecniche
Modello: BRW6030-5AXIS
Corsa X/Y/Z: 6,000 / 3,000 / 1,250 mm
Dimensione tavola: 6,000 x 3,000 mm
Attacco mandrino: HSK-A63
Velocità mandrino: 50 - 24,000 rpm
Potenza motore: 37 kW
Velocità rapida X/Y/Z: 50,000 / 50,000 / 40,000 m/min
Velocità di avanzamento X/Y/Z: 1 - 25,000 m/min
Precisione di posizionamento X/Y/Z: 0.03 / 0.02 / 0.01 mm
Ripetibilità X/Y/Z: 0.015 / 0.01 / 0.005 mm
Capacità portautensili (piena): 40 (60 opzionale)
Peso netto macchina: ≈75,000 kg
Dimensioni macchina (L x W x H): 10,000 x 7,000 x 7,300 mm
Controllo CNC: SIEMENS One (HEIDENHAIN opzionale)
