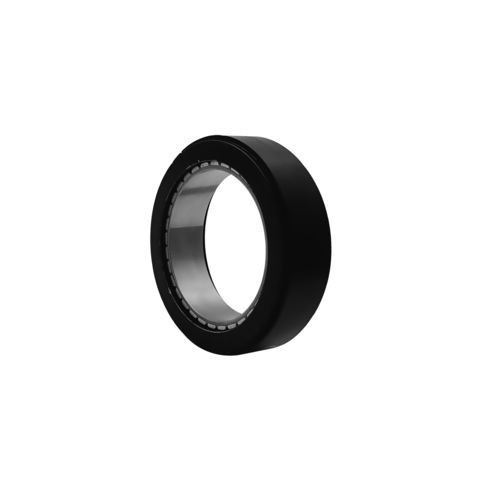

Motore coppia BLCD BS8413NFL

48 Vframelessper robot collaborativi

Panoramica del prodotto
Motore di coppia senza telaio BS8413NFL. Diametro: 84 mm; Lunghezza: 21,5 mm; Tensione nominale: 48 V; Potenza massima in uscita: 510 W (variante fino a 2000 W); Velocità a vuoto: fino a 3460 rpm; Coppia nominale: 1,4 N·m.

Applicazioni

• Robot collaborativi
• Bracci meccanici
• Robot umanoidi

Opzioni personalizzabili

• Specifiche
• Lunghezza del cavo
• Prestazioni
• Riduttore

Note sui prezzi
Prezzo unitario: preventivo basato sulla quantità del cliente e sui requisiti della soluzione.

Parametri (tabella)
Caratteristiche | UNITÀ | -17-48.0 | -35-48.0
Tensione | V | 48.0 | 48.0
Resistenza di linea | Ω | 1.1 | 0.28
Induttanza di linea | mH | 0.59 | 0.15
Velocità a vuoto | rpm | 1730 | 3460
Corrente a vuoto | A | 0.25 | 0.5
Coppia di stallo | N.m | 11.0 | 22.7
Corrente di stallo | A | 43.6 | 174.5
Coppia nominale | N.m | 1.40 | 1.40
Velocità nominale | rpm | 1370 | 2740
Corrente nominale | A | 5.2 | 10.2
Potenza massima in uscita | W | 510 | 2000
Massima efficienza | % | 86 | 86
Costante Back-EMF | mV/rpm | 27.6 | 13.8
Costante di coppia | Nm/A | 0.250 | 0.130
Valore KV | rpm/V | 36 | 72.1
Pendenza coppia/velocità | rpm/Nm | 157 | 153
Inerzia del rotore | g·cm² | 535 | 535
Peso | g | 255 | 255

Caratteristiche / specifiche tecniche

• Modello: BS8413NFL
• Diametro: 84 mm
• Lunghezza: 21,5 mm
• Tensione nominale: 48 V
• Identificatori varianti nella tabella: -17-48.0 e -35-48.0
• Variante -17-48.0: resistenza di linea 1,1 Ω; induttanza 0,59 mH; velocità a vuoto 1730 rpm; corrente a vuoto 0,25 A; coppia di stallo 11,0 N·m; corrente di stallo 43,6 A; coppia nominale 1,40 N·m; velocità nominale 1370 rpm; corrente nominale 5,2 A; potenza massima in uscita 510 W; efficienza massima 86 %; Back-EMF 27,6 mV/rpm; costante di coppia 0,250 Nm/A; KV 36 rpm/V; inerzia rotore 535 g·cm²; peso 255 g
• Variante -35-48.0: resistenza di linea 0,28 Ω; induttanza 0,15 mH; velocità a vuoto 3460 rpm; corrente a vuoto 0,5 A; coppia di stallo 22,7 N·m; corrente di stallo 174,5 A; coppia nominale 1,40 N·m; velocità nominale 2740 rpm; corrente nominale 10,2 A; potenza massima in uscita 2000 W; efficienza massima 86 %; Back-EMF 13,8 mV/rpm; costante di coppia 0,130 Nm/A; KV 72.1 rpm/V; inerzia rotore 535 g·cm²; peso 255 g
• Usi tipici: robot collaborativi, bracci meccanici, robot umanoidi
• Personalizzabile: specifiche, lunghezza del cavo, prestazioni e riduttore disponibili su richiesta
