Dispositivo di protezione antincendio passivo KDS-RAIL

DescrizioneOltre alla classe di comportamento al fuoco del materiale (HL3), le applicazioni ferroviarie richiedono una barriera tagliafuoco strutturale verificata nei punti di transizione critici, ad esempio tra sala macchine e abitacolo. I kit antincendio CONTA-CLIP KDS-RAIL, disponibili per diverse dimensioni di telaio, consentono di raggiungere la classe di resistenza al fuoco E30 (30 minuti di compartimentazione) secondo DIN EN 45545-3. Ogni kit include un tappetino antincendio intumescente perfettamente adattato, viti di fissaggio speciali resistenti al calore e tutto il materiale di montaggio necessario.

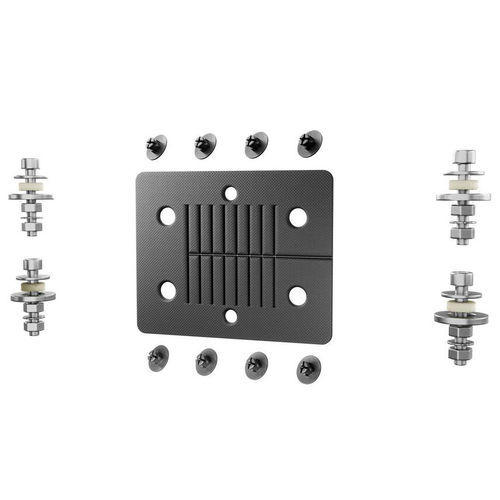

Contenuto del kit

• Tappetino antincendio intumescente adattato
• Viti di fissaggio speciali resistenti al calore
• Materiale di montaggio completo per il montaggio del kit

Componenti obbligatori conformi alla EN 45545-3 (E30)Il prodotto è pensato per garantire la resistenza E30 (30 minuti di compartimentazione) secondo DIN EN 45545-3 se installato insieme ai componenti richiesti e ai telai/inlay KDS corrispondenti.

Elementi di tenuta RAIL (materiale omologato per sistemi KDS)

• Divisione intelligente tramite taglio ondulato
• Elevata tenuta in combinazione con telaio e inlay
• Sgancio della trazione integrato
• Elevata densità di imballaggio
• Disponibile in due misure

KDSI-SR: montaggio rapido e sicuro

• Assemblaggio completo dall'esterno verso l'interno
• I cavi assemblati mantengono la garanzia; retrofit e interventi di assistenza rapidi e semplici
• Alta densità di imballaggio

KDS-SR: montaggio interno semplice

• Facile montaggio dall'interno
• Protezione della garanzia per i cavi assemblati
• Retrofit e assistenza rapidi e semplici
• Sgancio delle tensioni per cavi incluso
• Alta densità di imballaggio

Prodotti e accessori consigliati

• Utensile di azionamento — KDS BW 1: agevola il montaggio e lo smontaggio degli elementi di tenuta nel telaio
• Morsetti — lavorazione e assemblaggio di morsetti e contenitori secondo specifica, montaggio su guida DIN ed etichettatura
• Tecnologia degli involucri — involucri in polistirene, policarbonato, poliestere, ABS e alluminio per la protezione di circuiti e dispositivi; personalizzazioni e assemblaggi disponibili

Caratteristiche / specificazioni tecniche

• Marca: CONTA-CLIP
• Modello/serie: KDS-RAIL
• Norma applicabile: DIN EN 45545-3
• Classe di resistenza al fuoco: E30 (30 minuti di compartimentazione)
• Comportamento del materiale: HL3
• Contenuto del kit: tappetino intumescente, viti resistenti al calore, materiale di montaggio
• Scopo: creare una barriera tagliafuoco strutturale in punti di transizione per impedire la propagazione delle fiamme attraverso aperture nelle pareti
• Compatibilità: kit disponibili per diverse dimensioni di telaio
• Caratteristiche degli elementi di tenuta: taglio ondulato per partizionamento, elevata tenuta con telaio/inlay, sgancio della trazione integrato, alta densità, due misure
• Caratteristiche KDSI-SR: assemblaggio esterno→interno, cavi sotto garanzia, retrofit/assistenza rapidi, alta densità
• Caratteristiche KDS-SR: assemblaggio interno, protezione garanzia per cavi assemblati, retrofit/assistenza rapidi, sgancio della trazione integrato, alta densità
