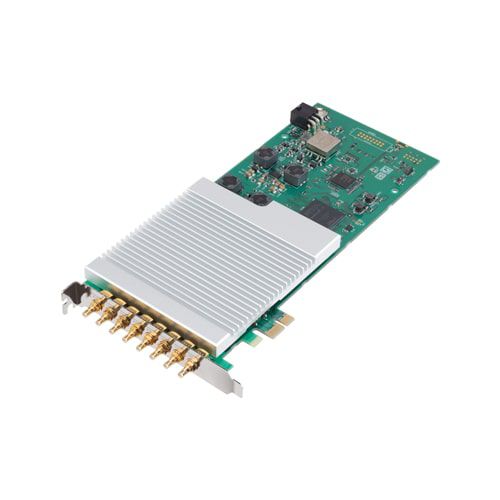

Scheda di comunicazione PCI ZM-C2H-PE

Questo prodotto è una scheda materica di capacità conforme al bus PCI Express e dotata di funzioni per la misurazione della capacità elettrostatica (C) e del coefficiente di perdita (D) di condensatori ceramici ad alta capacità ad alta velocità e con elevata precisione. È dotato di due canali di porte in grado di eseguire la misurazione della capacità dei condensatori a quattro terminali; ogni canale può essere impostato con un intervallo separato ed eseguire la misurazione separatamente. Il driver di dispositivo Windows è supportato da questo prodotto. Misura di condensatori ceramici ad alta capacità Questo prodotto può misurare la capacità elettrostatica (C) e il coefficiente di perdita (D) di condensatori ceramici da 400pF a 1,4mF. Sono disponibili frequenze di misura di 1kHz e 120Hz e tensioni di misura di 1,0Vrms e 0,5Vrms. Dotato di due canali di porte di misura a quattro terminali Questo prodotto è dotato di due canali di porte in grado di eseguire la misurazione della capacità del condensatore a quattro terminali; ogni canale può essere impostato con un intervallo separato ed eseguire la misurazione separatamente. Capacità di misurazione ad alta velocità e capacità di misurazione a tensione costante La capacità elettrostatica (C) e il coefficiente di perdita (D) possono essere misurati in 2 msec alla frequenza di 1 kHz e in 10 msec alla frequenza di 120 Hz. E regola automaticamente la tensione di uscita in modo che la tensione applicata al target di misura (condensatore) diventi la tensione impostata. Di conseguenza, è possibile misurare la capacità del condensatore con una tensione di misura sempre costante, senza essere influenzati dalle cadute di tensione causate, ad esempio, dal cavo.
