Alimentatore elettrico AC/DC EIPE

su guida DINPower over Ethernetridondante

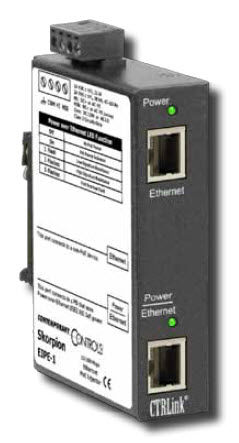

L'iniettore di alimentazione di EIPE PoE nella famiglia di Skorpion offre un metodo semplice di collegamento del estremità-dispositivo di PoE ad un interruttore di Ethernet di Mbps del non-PoE 10/100. Il EIPE è compliant allo IEEE 802.3af standard ed è considerato una metà di-portata PSE in quanto risiede fra l'interruttore del non-PoE ed il palladio che trasportano i 15.4 watt richiesti di alimentazione al relativo connettore di uscita. Ci sono due connettori RJ-45 sull'unità. Il connettore superiore, identificato DENTRO, attaccature al non-PoE commuta mentre il connettore inferiore, identificato FUORI, attaccature al palladio. Trasmetta e ricevi i segnali liberamente sono passati fra i due connettori come se l'iniettore non sia stato assente. Tuttavia, 48 VCC di alimentazione sono iniettati nei perni di ricambio sul connettore della parte inferiore RJ-45 ad uso del palladio. L'iniettore non interferisce con alcuna comunicazione fra l'interruttore del non-PoE ed il palladio. L'iniettore di alimentazione sostiene il protocollo 802.3af per alimentare in su i dispositivi. Con l'iniettore di alimentazione alimentato in su, un cavo di Ethernet è fissato al palladio. Nessun'alimentazione è applicata al palladio fino ad una resistenza valida dei 25 k?, denominata la firma, è percepita dall'iniettore di alimentazione. Una volta che questo valore è percepito, l'iniettore di alimentazione applica l'alimentazione agli accoppiamenti inutilizzati quindi che alimentano il palladio. Dipendendo dalla lunghezza di cavo, il palladio può supporre che un minimo di 12.95 watt è disponibile ai relativi perni dell'input. Come tutti i altri prodotti di Skorpion, l'iniettore di alimentazione azionato dalle 24 fonti di VAC/VDC per mezzo 4 di un perno connettore smontabile. Le disposizioni esistono per le fonti di energia ridondanti. Il gruppo di alimentazione isolato interno sviluppa i 48 VCC richiesti di alimentazione di PoE che elimina tutte le preoccupazioni per quanto riguarda alimentazione primaria al suolo.
