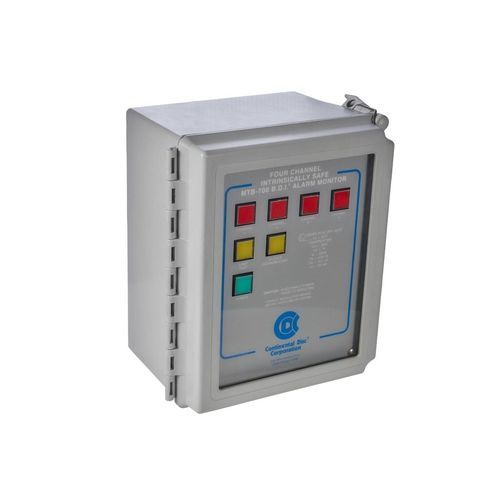

Pannello di allarme programmabile MTB-700

Componente fondamentale di un sistema di allarme BDI (Burst Disc Indicator) completo, il monitor di allarme MTB-700 si collega a un massimo di quattro dischi di rottura per avvisare la sala di controllo vicina della rottura dei dischi. In caso di rottura del disco, le barriere a sicurezza intrinseca isolate galvanicamente dell'MTB-700 attivano segnali o relè di uscita per avvisare gli operatori e azionare pompe, valvole o altre apparecchiature collegate al sistema. Dischi di rottura, sistema di allarme BDI e monitor di allarme MTB-700 Il sistema di allarme BDI si basa su un circuito elettrico. Normalmente, un segnale continuo scorre tra la striscia di allarme BDI e il monitor di allarme MTB-700. In caso di rottura del disco, la striscia di allarme si interrompe, aprendo il circuito e interrompendo la corrente attraverso la striscia. Il monitor di allarme MTB-700 contiene diversi moduli sostituibili e relè di canale. Ogni relè di canale si collega a una striscia di allarme. Quando un disco di rottura rompe la sua striscia di allarme BDI, viene attivato un relè che invia un segnale al pannello di controllo. È possibile utilizzare pannelli di controllo, annunciatori, pannelli luminosi o altri dispositivi di segnalazione per avvisare della rottura di un disco. I circuiti dei relè individuali consentono all'MTB-700 di monitorare più dischi di rottura contemporaneamente. Pompe, valvole e altri sistemi possono essere attivati per rispondere a una situazione di sovrapressione o di vuoto quando si rompe una striscia di allarme. Dettagli tecnici e opzioni Una barriera MTL5018AC viene utilizzata sul monitor di allarme MTB-700 con un'opzione di alimentazione a 120/240 VCA. Una barriera MTL5018 è utilizzata sul monitor di allarme MTB-700 con l'opzione di alimentazione a 24 VDC.
