Guarnizione per gasometro

Panoramica
Diaframmi industriali per gasometri, accumulatori di vapore e serbatoi di gas di depurazione, prodotti secondo specifiche cliente. Disponibili in grandi dimensioni e realizzati mediante vulcanizzazione a caldo per soddisfare i requisiti dell'applicazione.

Diaframmi per gasometro — Applicazione e proprietà

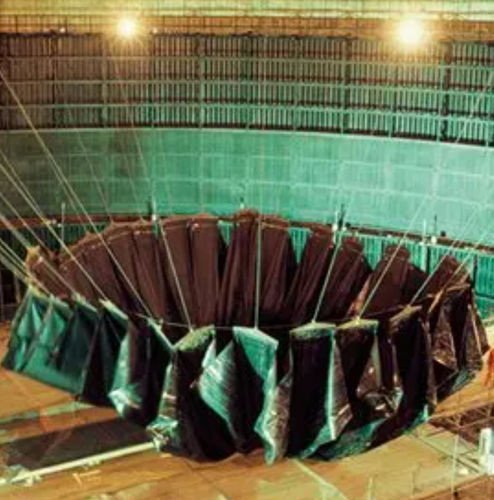

Progettati per gasometri tipo Wiggins in acciaierie e impianti industriali analoghi, per garantire tenuta tra parete del gasometro e pistone in tutti gli stati di movimento.

• Spessore: 2,2 mm — permeazione di gas estremamente bassa
• Temperatura di esercizio: -40°C a +80°C
• Rinforzo: strato poliammide multiaxiale per flessibilità e alta resistenza alla trazione
• Durata: >200.000 cicli; vita utile >10 anni (a seconda dell'applicazione)

Specifiche (generali)

• Metodo di produzione: vulcanizzazione a caldo
• Intervallo di altezze: 2,50–22 m
• Intervallo di diametri: 6–60 m
• Volume gas: 500–100.000 m3
• Resistenza delle cuciture estremamente elevata
• Scelta del rivestimento in base al fluido e all'applicazione

Materiale (gasometro)
Tessuto multi-axiale rivestito su entrambi i lati con gomma nitrilica.

• Angoli di trama diagonale specificabili
• Assorbimento delle forze in più direzioni
• Forza di trazione integrale per ogni filo
• Ordito, trama e angolo regolabili in funzione dell'applicazione

Diaframmi per accumulatori di vapore — Applicazione e proprietà
Impiego nella raccolta e ricircolo del vapore (es. industria degli oli minerali) per ridurre le emissioni e migliorare il recupero energetico.

• Basse permeazioni e resistenza ai carburanti commerciali
• Alta resistenza alla trazione; resistenza termica fino a +70°C
• Resistenza delle cuciture estremamente elevata (testata da enti certificati) sotto esposizione a carburanti

Materiale (accumulatore di vapore)
Tessuto poliammide ultraresistente e a bassa deformazione, rivestito su entrambi i lati con gomma a base nitrilica; struttura del tessuto resistente all'idrolisi.

Diaframmi per gas di fognatura — Applicazione e proprietà
Per lo stoccaggio temporaneo del gas di fermentazione/biogas destinato al recupero di calore o alla produzione di vapore.

• Alta resistenza alla trazione, elevata flessibilità e ottima resistenza ai mezzi
• Temperatura di esercizio: -25°C a +70°C
• Altamente impermeabile ai gas
• Assenza di punti deboli nelle cuciture quando esposti a condensati (vs diaframmi incollati a freddo)
• Vita utile tipica: >100.000 cicli

Materiale (gas di fognatura)
Materiale di rinforzo in tessuto poliammide o poliestere ad alta resistenza e bassa deformazione; tessuto rivestito su entrambi i lati con gomma a base cloroprene.

Diaframmi per diversi tipi di gas e vapore
Soluzioni personalizzate sviluppate scegliendo tra un'ampia gamma di compound elastomerici e tessuti per soddisfare requisiti di resistenza chimica, temperatura e pressione dei fluidi specifici.

Specifiche tecniche

• Produzione: vulcanizzazione a caldo
• Spessore tipico (gasometro): 2,2 mm
• Intervallo di altezze: 2,50–22 m
• Intervallo di diametri: 6–60 m
• Volume gas: 500–100.000 m3
• Temperature di esercizio: gasometri -40°C a +80°C; accumulatori di vapore fino a +70°C; gas di fognatura -25°C a +70°C
• Durata: >10 anni (gasometro); >100.000 cicli (gas di fognatura); >200.000 cicli per alcuni tipi
• Resistenza delle cuciture estremamente elevata (testata con esposizione ai carburanti)
• Rinforzi: poliammide multi-axiale, tessuto poliammide ultraresistente a bassa deformazione o tessuto poliestere
• Rivestimenti: gomma nitrilica (entrambe le facce) o cloroprene (entrambe le facce) a seconda dell'applicazione
• Opzioni di progettazione: ordito/trama/angolo regolabili; angoli di trama specificabili; assorbimento delle forze da tutte le direzioni
• Funzione: mantiene la tenuta tra la parete del gasometro e il pistone in tutti gli stati di movimento
