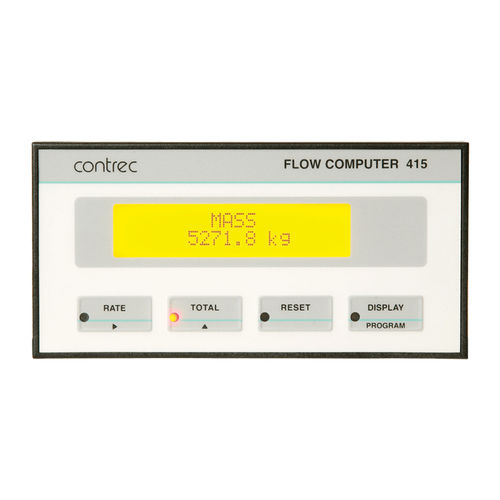

Calcolatore di portata per gas 415

Visualizza il flusso di massa, il volume corretto e il flusso di energia Accetta ingressi di flusso 4-20mA e di frequenza Compensazione di temperatura e pressione Ingressi del trasmettitore DP a doppia scala Funziona da 14-28V dc o da rete ac Programmazione semplificata Uscita di registrazione dei dati Il 415 Steam and Gas Flow Computer incorpora le seguenti equazioni di compensazione per gas e vapori: Legge dei gas ideali con correzione della temperatura e della pressione, ma dove la correzione della compressibilità non è richiesta. Gas generali in cui la compressibilità è calcolata utilizzando l'equazione di stato Redlich-Kwong¹. Questa equazione è adatta per i gas che hanno proprietà note, e le informazioni sui gas industriali comuni sono fornite nel manuale operativo. Gas naturale utilizzando l'equazione NX-19² per calcolare la super compressibilità. Vapore Equazioni per il vapore saturo e surriscaldato. Le portate di massa e di energia sono calcolate utilizzando le equazioni standard per determinare il peso specifico e l'entalpia del vapore. INGRESSI DI TEMPERATURA RTD O 4-20MA Il display alfanumerico retroilluminato semplifica la programmazione e fornisce una chiara indicazione di tutti i parametri, così come le unità ingegneristiche. Il 415 è completamente programmabile e tutti i parametri operativi sono inseriti tramite la tastiera del pannello frontale. Il computer di flusso per gas e vapore è disponibile con ingresso diretto RTD (415R) o con ingresso di temperatura 4-20mA (415A). Entrambi accettano un ingresso di pressione 4-20mA.
