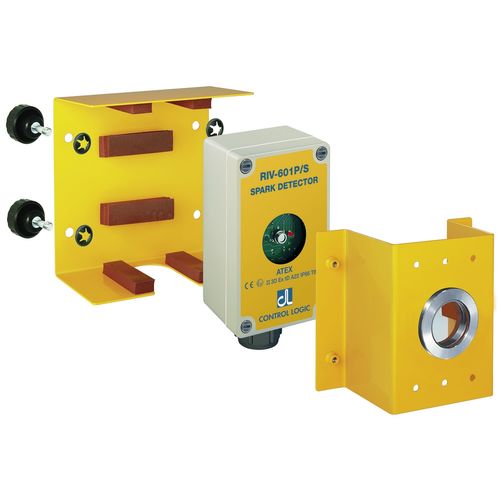

Rilevatore di scintille RIV-601P/S

a infrarossielettronicomeccanico

Il rivelatore di scintilla RIV-601P/S è un dispositivo elettronico sensibile alle scintille, faville, corpi incandescenti in movimento. Il suo impiego è particolarmente indicato negli stabilimenti per la lavorazione del legno, produzione di pannelli truciolari, mobilifici, segherie, ecc, dove l'incendio è molto probabile e frequente. È indicato anche nell'industria tessile, nei cotonifici, sili per cereali e mangimi e nel trattamento delle pelli. Il rivelatore di scintilla contiene un elemento sensibile alle radiazioni infrarosse (IR) emesse dai corpi incandescenti, una serie di circuiti amplificatori e temporizzatori, ed un relè di uscita che fornisce un contatto di scambio 1A 30Vcc. Quando una scintilla viene rivelata, il relè si eccita e rimane eccitato per circa 3 secondi (questo è il tempo standard - si può avere una temporizzazione diversa, da 1 a 10 secondi, regolando il potenziometro interno). Se le scintille sono continue il relè rimane eccitato fino all'ultima scintilla più 3 secondi (o il tempo prefissato). Il rivelatore di scintilla è previsto per essere montato sulle tubazioni degli impianti di aspirazione o di trasporto pneumatico dei trucioli, in modo che possa vedere attraverso una finestra l'interno della tubazione. Può essere montato anche sopra coclee o altre linee di trasporto meccanico di trucioli, segatura, cereali o mangimi, evitando però che la luce solare o delle lampade colpisca direttamente la finestra del rivelatore e provochi falsi allarmi. Normalmente viene montato utilizzando il supporto di montaggio SAM-871 dentro il quale appoggia su cuscinetti di gomma piuma e dal quale viene protetto dall'ambiente.
