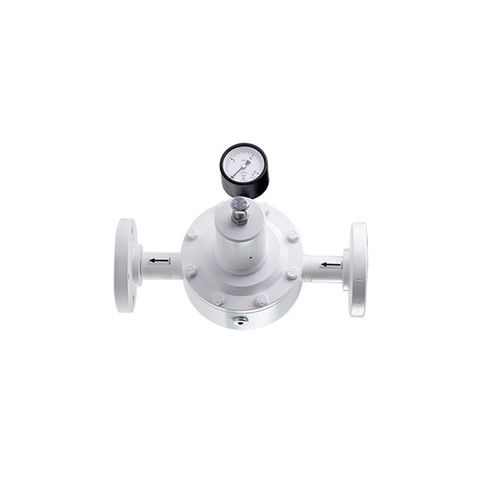

Valvola di riduzione di pressione M 3480 C

a membranadi dosaggioper cloro

la valvola riduttrice di pressione del cloro del gas è usata per abbassare la pressione del gas non regolata ad una pressione del gas di funzionamento costante. La valvola riduttrice di pressione assicura il funzionamento indipendente dalla pressione del regolatore di vuoto e impedisce, in relazione ai cambiamenti di pressione e di temperatura, la liquefazione del gas di cloro. GENERALE La valvola riduttrice di pressione M 3480 C per il cloro gassoso è utilizzata per abbassare la pressione del gas non regolata ad una pressione di esercizio costante. La valvola riduttrice di pressione assicura il funzionamento indipendente dalla pressione del regolatore del vuoto e impedisce, in relazione alle variazioni di pressione e di temperatura, la liquefazione del gas di cloro. PRINCIPIO DI FUNZIONAMENTO Attraverso la vite regolabile il cono della valvola può essere sollevato sopra la sede della valvola entro limiti definiti, in modo che la pressione di esercizio possa essere impostata su qualsiasi valore tra 2 e 3 bar per Cl2. Le fluttuazioni di pressione sono compensate dal sistema a doppio diaframma caricato a molla, in modo che la pressione di esercizio sia mantenuta costante (a flusso costante). Se la pressione d'esercizio supera il valore impostato, il sistema a diaframma a molla permette alla valvola di chiudersi. INSTALLAZIONE La valvola riduttrice di pressione del cloro gassoso è sempre montata in un sistema di cloro, quindi l'installazione dipende molto dal sistema. Quando viene presa dalla scatola di imballaggio, la valvola deve essere montata il più presto possibile; in altri casi, deve essere conservata in un luogo asciutto. Nessuna umidità deve entrare nella valvola! Una valvola ha due flange, viene montata nella linea di pressione del sistema del gas di cloro con controflange e si stringe con delle viti.
