Le caratteristiche della monorotaia rovesciata serie 1210 sono quelle di un trasportatore a catena monorotaia 1200.

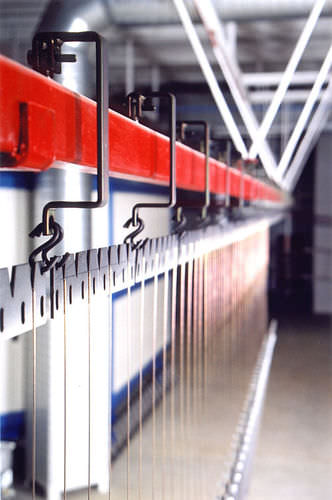

La monorotaia invertita forma un anello chiuso. La catena scorre in una sezione d'acciaio. I pezzi trasportati sono agganciati alla catena attraverso un gancio a forma di C.
Sezione della rotaia: 40mm×40mm×spessore 3mm.
La catena di trasporto è dotata di ruote orizzontali e verticali con cuscinetti.
Passo della catena: 180mm.
La catena comprende parti meccaniche e parti forgiate. Ha un punto di ancoraggio ad ogni passo.
Temperatura massima di funzionamento: 250°c.
Il trasportatore invertito può essere utilizzato anche come trasportatore di trasferimento
Descrizione
Il trasportatore a catena monorotaia invertita serie 1210 è un sistema di movimentazione motorizzato con binario in posizione invertita e catena per carichi leggeri. I pezzi trasportati sono appesi alla catena attraverso un gancio a forma di C (C-hook). Il suo avanzamento può essere continuo con velocità variabile o passo a passo. La catena di trasporto aereo è caratterizzata dal suo facile adattamento a percorsi sinuosi. I lavori di carico e scarico dei pezzi trasportati dal trasportatore aereo possono essere realizzati automaticamente, per esempio da robot industriali. I supporti dei pezzi trasportati possono essere progettati dal team della CONVOYNORT.
Specifiche
Sezione della rotaia altezza 40mm x larghezza 40mm x spessore 3mm Il binario del trasportatore a catena può essere realizzato in acciaio inossidabile.
Il trasportatore a catena è dotato di cuscinetti orizzontali e verticali, parti meccaniche e parti forgiate. Le curve o le pieghe del trasportatore aereo sono sezioni ad arco. Non necessitano di ruota folle, né di portante o guida di rotazione, il che facilita la manutenzione. Temperatura massima 250°C.
Peso massimo per passo: 25 KG - 50 KG
---
