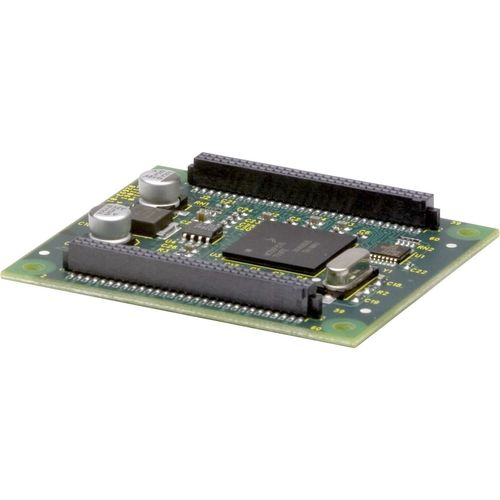

Scheda I/O analogica CAN-IPM-01

digitaleCANopenconfigurabile

Una scheda CAN a doppio canale, altamente economica, rende il collegamento tra il software di controllo distribuito di Copley Controls e i servoazionamenti e gli azionamenti passo-passo CANopen di Copley Controls. Le due porte CAN indipendenti sono isolate galvanicamente per fornire una maggiore immunità ai disturbi in ambienti industriali. Un microcontrollore a bordo scarica i compiti dal computer host consentendo prestazioni di sistema più rapide. Conforme ai requisiti PCI, è compatibile sia con computer a 3,3VDC che a 5VDC. Specifiche CORRENTE CONTINUA 0A DIMENSIONI 97.3 x 62,7 x 32,8 mm INGRESSI DIGITALI 0 USCITE DIGITALI 0 FEEDBACK AMBIENTE Commerciale CARATTERISTICHE - Supporti per micro-moduli su schede PC utente - 72 I/O digitale - 12 ingressi analogici - 12 uscite PWM - 8 ingressi digitali dedicati per Indirizzo del nodo CAN CAN Bit-rate - 2 uscite per l'azionamento LED di stato CAN - Comunicazioni CAN e RS-232 INTERFACCIA CANOPEN - Livello fisico CAN V2.0b - CANopen DS-301 V4.01 strato di applicazione Una scheda per il montaggio su scheda PC per l'aggiunta di I/O ad una rete di controllo distribuito CAN. Il CAN-IPM-01 combina punti I/O digitali configurabili con ingressi e uscite analogiche e digitali dedicati per migliorare le reti di controllo distribuito utilizzando i servoazionamenti CANopen di Copley e i driver passo-passo. Nove porte a 8 bit sono configurabili come ingressi o uscite digitali. Dodici porte A/D convertono segnali 0-3 Vdc in valori a 12 bit. Dodici uscite PWM possono essere filtrate a bassa frequenza per produrre segnali analogici. Otto ingressi digitali dedicati impostano l'indirizzo del nodo CAN e il bit-rate. Il DSP/microcontrollore è dello stesso tipo usato nei prodotti di movimento digitale di Copley ed ha la stessa interfaccia software. La scheda supporta bit-rate del bus CAN fino a 1 Mbit/sec e comunicazioni RS-232 a 115.200 Baud.
