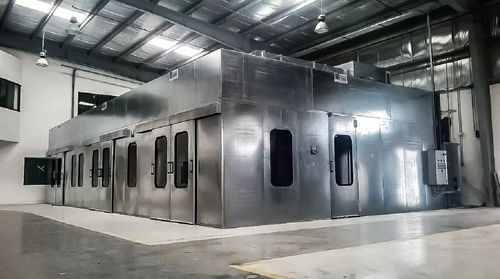

Cabina di verniciatura aperta CORAL

per pezzi di ricambioa filtrocon filtro a carbone attivo

Panoramica
Le cabine pressurizzate CORAL sono involucro industriali modulari progettati per creare aree di verniciatura, essiccazione e trattamento aria controllate e protette dalla contaminazione esterna. Possono essere integrate con cabine TECNODRY / EURODRY (essiccazione a secco) o ZINCOVELO (velo d'acqua) e dotate di sistemi di pressurizzazione, unità CTA, generatori d'aria calda e post‑filtrazione KARB opzionale.

Principali funzioni e vantaggi

• Cabine pressurizzate per verniciatura, essiccazione e ambienti dust‑free
• Struttura modulare in pannelli sandwich, zincata o verniciata su richiesta
• Compatibilità con TECNODRY/EURODRY e ZINCOVELO
• Tetto filtrante per reintegrazione dell'aria e distribuzione uniforme
• Unità CTA o generatore aria calda per immissione di aria trattata
• Sistema elettronico automatico di pressurizzazione con sensori e inverter Master/Slave
• Aria esterna filtrata immessa a temperatura costante per mantenere sovrappressione
• Riduzione dei consumi energetici mediante controllo automatico del flusso d'aria
• Pannello touch per controllo con visualizzazione parametri e stato filtri
• Illuminazione IP65 (2×36 W) e opzioni per porte scorrevoli, pieghevoli o a battente
• Post‑filtrazione KARB disponibile per solventi organici e vapori di vernice
• Layout e dimensioni personalizzabili per adattarsi alla produzione

Descrizione tecnica
La cabina è costruita con pannelli sandwich modulari, lamiera pressopiegata da 1,5 mm su faccia interna o esterna e nucleo isolante in lana di roccia densità 80 kg/m³. Dimensioni configurabili (esempi): 3×4, 3×6, 3×8, 4×4, 4×6, 4×8, 5×6, 5×8, 5×10, 5×12, 6×6, 6×8, 6×10, 6×12 m. Altezza utile sotto il cielo filtrante: 3 m. Elementi configurabili: pannelli vetrati/plegnati alternati, porte doppie 2 × 2,1 m H o singole 1 × 2,1 m H, lampade IP65 ogni 2 m, plenum filtrante, quadro elettrico e collegamenti a CTA o generatore.

Unità CTA e post‑filtrazione KARB
Le unità CTA forniscono aria filtrata per la pressurizzazione con o senza riscaldamento; portate 6.000–26.000 m³/h (CTA1–CTA5), potenze ventilatore 3–7,5 kW, livelli sonori 69–74 dB(A). L'unità KARB tratta le emissioni gassose: portate 9.500–29.000 m³/h, carboni attivi 330–550 kg, spessore letto 80 mm, velocità max 0,5 m/s, tempo di contatto ≈ 0,16 s; include pannelli ondulati rigenerabili e ventilatore a doppia aspirazione.

Funzionamento
L'aria esterna filtrata viene trattata dalla CTA o dal generatore d'aria calda e immessa tramite il plenum filtrante a temperatura costante, creando una pressione positiva che limita l'ingresso di polvere e contaminanti. L'aria con overspray viene aspirata frontalmente verso il sistema di filtrazione; un ventilatore centrifugo espelle l'aria filtrata all'esterno. I sensori inviano segnali 4–20 mA o 0–10 V a un inverter Master che coordina un inverter Slave per regolare i ventilatori. Il pannello touch consente impostazione, personalizzazione e monitoraggio di parametri e intasamento filtri.

Caratteristiche / Specifiche tecniche

• Struttura: pannelli sandwich modulari, lamiera pressopiegata 1,5 mm + lana di roccia 80 kg/m³
• Dimensioni configurabili: esempi da 3×4 a 6×12 m; altezza utile sotto il cielo filtrante: 3 m
• Porte: doppia 2 × 2,1 m H o singola 1 × 2,1 m H (configurabile)
• Illuminazione: 2×36 W IP65, ogni 2 m sui lati lunghi
• Portate CTA: 6.000–26.000 m³/h (CTA1–CTA5); potenza ventilatore 3–7,5 kW; rumore 69–74 dB(A)
• Portate KARB: 9.500–29.000 m³/h; carboni attivi 330–550 kg; spessore letto 80 mm; velocità max 0,5 m/s; tempo contatto 0,16 s
• Cabine forno: regolazione temperatura fino a 40°C
• Controllo: pannello touch, sensori di pressione, inverter Master/Slave
• Opzioni: porte scorrevoli/pliabili/battenti, oblò, plenum filtrante, post‑filtrazione KARB
