Descrizione

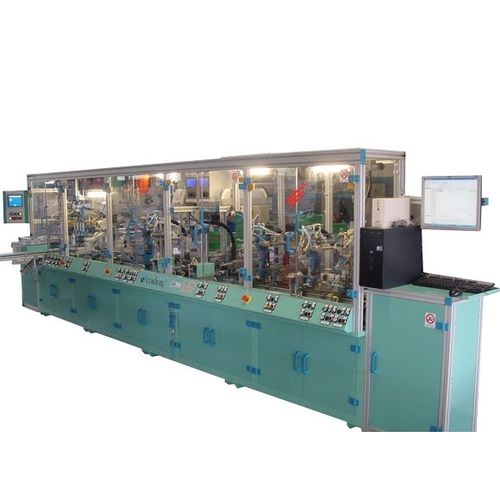

Macchina in linea a pallet liberi per l'assemblaggio di magnetotermici, con saldature ad ultrasuoni, controlli di quota e forza di sgancio, monitoraggio produzione e rintracciabilità.
Dati tecnici
Cadenza (pezzi/ora) - 1.500
Componenti da assemblare - 5
Versioni prodotto - > 20
Ready to Run
Tempo per cambio produzione - 0 min
Tempo di start-up - 1 giorno
Tempo di ramp-up - 1 giorno
Caratteristiche
Il magnetotermico proviene da una macchina di montaggio e viene caricato su un nastrino. Un’autolettura del codice data matrix consente un set-up automatico delle varie stazioni di montaggio e di quella di collaudo. La macchina può lavorare a lotti di uno in quanto ogni magnetotermico ha caratteristiche proprie.
La macchina esegue: il montaggio di 6 componenti diversi per completare il magnetotermico , il controllo della quota e forza di sgancio della molla interruttore e lo svitamento delle viti per agevolare la successiva installazione del magnetotermico.
Sono forniti 3 masters per il check-up della stazione di controllo che deve essere verificata che lavori con i parametri preimpostati.
Nr. 2 saldatrici ad ultrasuoni montate su slitte che si auto-posizionano secondo il modello di magnetotermico, eseguono la deformazione del perno che blocca il tasto sul magnetotermico. Nr. 2 etichettatrici posizionano due etichette ai lati dell’interruttore per la chiusura dei fori.
PC bordo macchina con SAD, COP e CMD per registrazione e verifica dati di montaggio.
