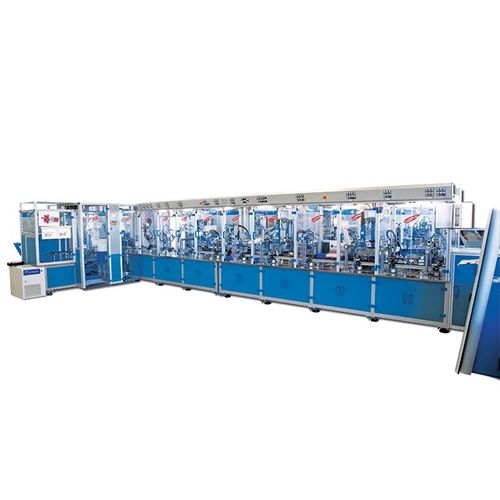

Linea di assemblaggio lineare

di provaper attuatori per elettrovalvole

Descrizione Macchina in linea per assemblare elettrovalvola, con piantaggio in tolleranza micrometrica, completa di relativi controlli e monitoraggio dati. Caratteristiche Struttura con basamento elettro-saldato monoblocco per trasportare la macchina senza smontare le unità (per un veloce start-up). Pallet con codifica intelligente ed universale per tutte le varianti. 3 presse elettriche per poter piantare alcuni componenti in tolleranza di ±10 micron. Grazie anche ad un sistema di loop con trasduttori lineari e telecamere di misura riusciamo a garantire questa tolleranze, nonostante i particolari siano stati costruiti con una tolleranza di± 0,1 mm. I componenti hanno dimensioni ridotto alcuni nell’intorno dei decimi di mm, è stato possibile alimentarli grazie alle basi vibranti con tecnologia MOXMEC. Sono presenti ben 4 telecamere, di cui una di misura per i piantaggi, una per eseguire la guida robot e due per controlli sul pezzo montato. Viene effettuato un controllo elettrico sugli avvolgimenti per determinare che il rocchetto non sia interrotto e che abbia caricato il giusto avvolgimento sulla macchina. Sono presenti 2 controlli di portata e tenuta per poter collaudare le valvole Sono presenti due robot per il carico e scarico su vassoio: un robot esegue il carico del rocchetto tramite una guida robot, il secondo robot serve per asservire l’isola dei collaudi e per pallettizzare il prodotto finito. È presente una stazione d’incollaggio; la colla è di tipo monocomponente UV. È compresa infatti una stazione di polimerizzazione della colla tramite lampada UV a led. È presente un laser per la marcatura del logo e la matricola della valvola buona.
