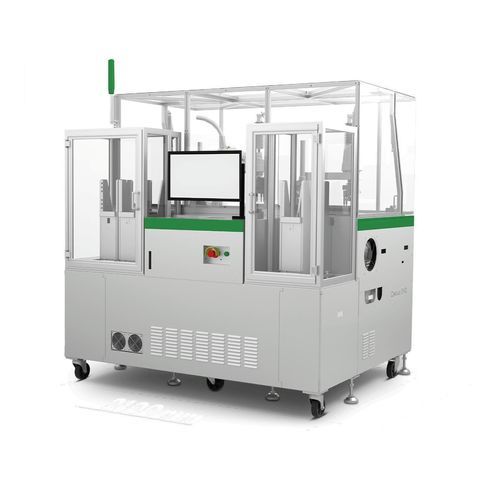

Impianto per prove temperatura Celsius EVO

interamente automaticodi semiconduttoriper l'industria automobilistica

Presentazione del prodotto
Celsius EVO è un handler pick-and-place per la caratterizzazione con un sistema di controllo termico altamente dinamico, capace di riscaldare i DUT fino a +150°C e di raffreddarli fino a -45°C. Dal footprint contenuto, integra tecnologia di riscaldamento innovativa e correzione automatica del posizionamento tramite visione per garantire controllo termico per singolo DUT, cicli rapidi e ridotta necessità di aria condizionata. È idoneo per camere bianche e linee Industry 4.0 e supporta workflow automatizzati ATE.

Vantaggi

• Prestazioni più veloci mantenendo un ingombro ridotto
• Tecnologia di riscaldamento innovativa per temperature operative più elevate
• Ispezione visiva automatica e correzione del posizionamento
• Controllo termico molto reattivo per singolo DUT con rapido ramp-up e cool-down
• Nessuna necessità di climatizzare l'intero ambiente di lavoro
• Risparmio di tempo ed energia con minore richiesta di aria condizionata

Specifiche

• Numero di siti di test: 4
• Aria compressa: 200 l/min @ 8 bar
• Dimensioni DUT (configurabili, incl. chipboards): min. 2×2 mm — max. 30×30 mm
• Kit: telaio metallico (preconditioning) + pickers (un picker per package per configurazioni multisito; S, M, L standard per sito singolo). ≈10 minuti per cambiare setup
• Parallelismo: fino a 4 (richiede change-kit)
• Controllo temperatura: handler 3T, -45°C ÷ +150°C ±3°C
• Connessione tester: docking orizzontale PTB
• Dimensioni (D×W×H): 1600 × 2100 × 2000 mm

Dettagli
Il handler supporta workflow pick-and-place completamente automatizzati e si integra con un'ampia gamma di sistemi ATE. È progettato per la caratterizzazione rapida e precisa di dispositivi semiconduttori, inclusi mixed-signal, MEMS e dispositivi di potenza, nei settori automotive, industriale, aerospaziale e medicale. Il controllo termico per singolo DUT e i loop di correzione visiva assicurano precisione meccanica, uniformità termica, efficienza del test e ottimizzazione dello spazio.

Caratteristiche tecniche

• Modello: Celsius EVO
• Numero di siti di test: 4
• Parallelismo / capacità multisito: fino a 4
• Intervallo di temperatura & precisione: -45°C ÷ +150°C, ±3°C
• Rapido ramp-up / cool-down per singolo DUT
• Requisito aria compressa: 200 l/min @ 8 bar
• Dimensione DUT (configurabile): 2×2 mm — 30×30 mm
• Tempo di cambio setup: ~10 minuti
• Docking tester: PTB, orizzontale
• Ingombro / dimensioni: 1600 × 2100 × 2000 mm
• Funzionalità: ispezione visiva automatica e correzione del posizionamento; controllo termico per singolo DUT; integrazione con ATE
