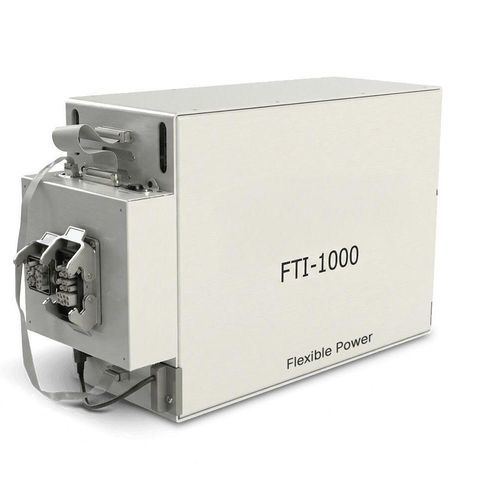

Piattaforma di test per semiconduttore FTI-1000 Flexible Power

Panoramica
FTI‑1000 Flexible è una piattaforma ATE multisito, compatta e modulare, progettata per il collaudo ad alto mix di dispositivi discreti di potenza media in Si e GaN. Configurata per 8–16 siti, supporta fino a 1,2 kV e 100 A in un'architettura a ridotto ingombro, con risorse DC e AC indipendenti e misure complete quali caratteristiche DC, ΔVsd, carica di gate, resistenza di gate e commutazione induttiva.

Motivi / posizionamento

• Adattabile per design — architettura modulare che consente rapida riconfigurazione per diversi package e requisiti di test.
• Elevata produttività — configurazione base a 8 siti e sequenziamento di test ottimizzato per ridurre il tempo di ciclo in produzione mista.
• Efficienza operativa — ingombro ridotto e cambi formato rapidi, adatto a R&D e produzione automatizzata.

Applicazioni
Test finale e caratterizzazione per dispositivi discreti automotive, industriali e wide‑bandgap (Si / GaN); validazione engineering, test UIS/avalanche e caratterizzazione di gate.

Integrazione & software
Apertura meccanica e modularità permettono compatibilità con handler pick‑and‑place, gravity‑feed e leadframe strip. Sviluppo e debug dei test sono gestiti tramite FTI Studio con acquisizione di forme d'onda, generazione automatizzata di datasheet, schmoo plotting e strumenti di analisi parametrica.

Note sul prodotto
L'architettura modulare Tester‑per‑Channel Board fornisce risorse AC e DC configurabili in un'unica piattaforma scalabile. Opzioni plug‑in e elementi meccanici/elettrici modulari permettono espansione (estensioni HV, moduli impulso alta corrente, digitizer, moduli misura Rg).

Specifiche tecniche

• Famiglia piattaforma: FTI‑1000 Flexible
• Numero siti di test: 8-16
• Tensione massima di commutazione (AC / DC): 1,2 kV
• Corrente massima di commutazione / DC: 100 A
• Capacità energia cortocircuito: >10 J
• Intervallo tensione di gate: ±25 V
• Test parametrici DC (esempi): Rdson, Idon, Vce(sat), Vgs, Gfs, Igss, Idss, BVdss
• Misure ossido gate e qualità: Rg, Cg, Qg
• Indicatore qualità die‑attach termico: dVsd / Vgs
• Metriche UIS / avalanche / diodo body: UIL, EAR, EAS
• Canali digitali: opzione per 8 canali digitali indipendenti (IC Channel Board)
• Opzioni resistenza di gate: 0, 10, 25, 50 Ω più R pluggable utente
• Induttore di carico: induttori discreti pluggabili o box di induttanza selezionabile
• Sorgente DC – tensione (HV): 1,2 kV; esempio range pilotaggio corrente HV: 25 mA
• Capacità corrente nominale (DC/AC): 100 A
• Dimensioni (complessive): 541 mm × 345 mm × 206 mm • Alimentatore: 345 mm × 176 mm × 103 mm
• Software (FTI Studio): acquisizione forme d'onda, generazione automatizzata di datasheet, schmoo plotting, analisi parametri, creazione/debug programmi test
• Compatibilità handling: pick‑and‑place, gravity‑feed, leadframe strip e altri handler automatizzati standard
