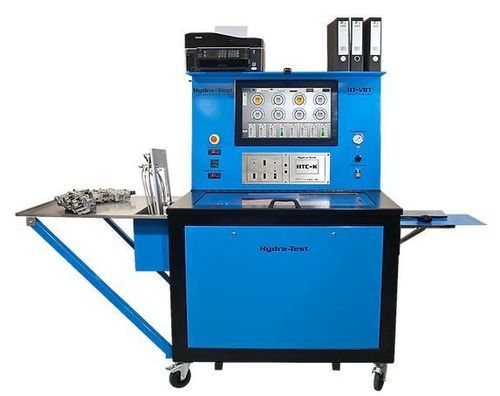

Macchina per prova di pressione VBT Deluxe

di correntecontrollabile tramite PCper valvole

Descrizione
Il VBT Deluxe è un banco prova per corpi valvola progettato per eseguire prove idrauliche ed elettriche su corpi valvola completi di trasmissione automatica e su singoli solenoidi. Riproduce le condizioni di funzionamento della trasmissione su diverse marce e pressioni e fornisce confronti grafici rispetto ai dati di riferimento per rilevare solenoidi danneggiati, valvole/alesaggi usurati o pistoni difettosi.

Caratteristiche

• Connessioni rapida per tubazioni semplificate
• PC 64 bit ad alta specifica con Windows 10 Professional
• Display touch screen industriale 24" da pannello
• Script di test pre-scritti compilati da ricostruttori esperti
• Servizio di backup incluso con ogni sistema
• Progettazione e produzione 100% Regno Unito con tecnologia proprietaria
• Aggiornamenti software remoti
• Supporto hardware in Nord America e servizio on-site opzionale
• Formazione tecnica disponibile on-site

Software / Controller
Il sistema utilizza software interno HTC per eseguire sequenze di test che emulano le prestazioni della trasmissione in più marce e condizioni di pressione. Gli script registrano le pressioni e generano grafici precisi che confrontano l'unità in prova con un corpo valvola di riferimento nuovo dello stesso modello. L'HTC-S Unit Controller gestisce l'acquisizione dati, offre interpolazione per un controllo PWM fluido dei solenoidi, un calcolatore percentuale dei limiti e un editor per sequenze di test complesse e personalizzate.

Archivio di risultati di riferimento
Il VBT Deluxe viene fornito con un'ampia libreria di risultati di riferimento che copre molte trasmissioni automatiche comuni. I risultati di riferimento fungono da template e benchmark per aiutare i tecnici, sia principianti che esperti, a valutare rapidamente e in modo coerente il comportamento dei solenoidi e le prestazioni del corpo valvola.

Piastre adattatrici e accessori
Hydra-Test fornisce piastre adattatrici in alluminio di precisione (piastre di prova per corpi valvola) con inserti filettati in acciaio e tubi intrecciati per replicare l'idraulica del veicolo. Nuove piastre sono sviluppate continuamente per coprire le trasmissioni più recenti. Un optional 0AM / DQ200 verifica le prestazioni della pompa, il degrado del motore della pompa, la perdita di pressione, l'amperaggio del solenoide e le perdite interne/esterne.

Report, schede tecniche e formazione
Il sistema può generare report PDF (modalità Test Scenario) che confrontano visivamente i risultati con i dati di riferimento. Sono inclusi video tutorial e documentazione PDF integrativa; sono disponibili formazione virtuale e on-site per procedure complesse. Sono offerte diverse opzioni di formazione e supporto, inclusa assistenza remota e sessioni presso il cliente.

Specifiche tecniche

• Nome modello: VBT Deluxe
• Marca: Hydra-Test
• Controller: HTC-S Unit Controller (controller proprietario Hydra-Test)
• PC: PC 64-bit con Windows 10 Professional
• Display: touch screen industriale 24" da pannello
• Capacità di prova: prove idrauliche ed elettriche di corpi valvola completi e solenoidi singoli; confronto grafico vs riferimento
• Script di prova: script pre-scritti per corpi valvola supportati; modificabili tramite HTC Editor con interpolazione per solenoidi PWM
• Libreria di riferimento: esteso database di risultati benchmark incluso
• Piastre adattatrici: piastre adattatrici in alluminio di precisione con inserti filettati in acciaio e tubi intrecciati
• Optional 0AM (DQ200): verifica prestazioni pompa, degrado motore, perdita di pressione, amperaggio solenoide e perdite
• Sistema olio: scaldatore olio standard; serbatoio isolato e sfiato; olio di test a temperatura controllata
• Pressioni di prova tipiche: pressioni di linea di trasmissione riferite 4–20 bar; scenari di test possono simulare fino a ~25 bar in condizioni massime
• Connettività/aggiornamenti: capacità di aggiornamento software da remoto
• Produzione: progettazione e produzione nel Regno Unito
