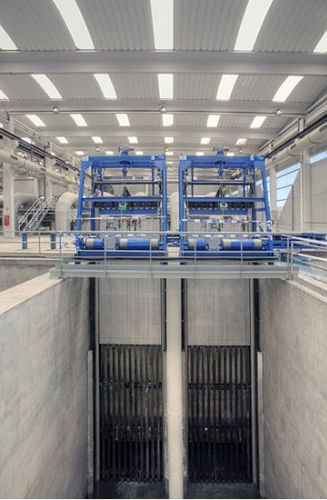

Sgrigliatore a barre

per trattamento delle acque refluegrossolana

Si tratta di un vaglio a rastrelliera a cavo longitudinale. È ideale per grandi altezze d'acqua o pozzi profondi, senza limitazioni di altezza di scarico o larghezza del canale. La pulizia viene effettuata frontalmente mediante un rastrello che viaggia lungo una guida fissa sul telaio. È azionato da cavi. Le barre del vaglio, realizzate in acciaio al carbonio, vengono sabbiate con particelle metalliche, secondo la classificazione SA 2 1/2 della Swedish Standards Organisation, e poi ricoperte di vernice anticorrosione. In alternativa, possono essere realizzate in acciaio inox zincato. L'unità di trasmissione comprende un albero in acciaio inossidabile montato su cuscinetti e un motoriduttore ad albero cavo. La trasmissione avviene tramite cavi e tamburi di avvolgimento situati sull'albero di trasmissione. Cavi guidati da pulegge di guida. Motori elettrici asincroni trifase con protezione IP-55. Telaio monoblocco in profilati d'acciaio con telaio di ancoraggio alle opere edili. Raschietto per la pulizia del rastrello rivestito in plastica. Bracci raschiatori oscillanti con azione ammortizzata. Barre inclinate di 85º dal basso. Schermo composto da moduli di barre indipendenti. Rastrello oscillante con denti per la pulizia delle barre. Rastrello articolato su carrello a rulli che viaggia verticalmente tramite cavi (2), lungo la guida del telaio. Il rastrello è azionato da un motoriduttore e da un mandrino che consente di variare la distanza della puleggia di guida.
