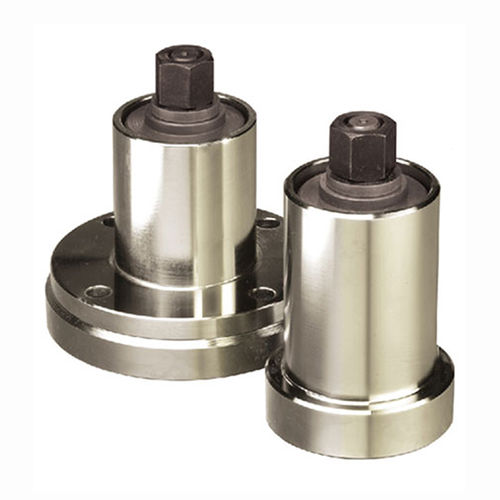

Kit di giunzione per trasduttore di coppia

Le prestazioni di un utensile di montaggio dipendono in larga misura dalle condizioni del giunto di produzione su cui viene utilizzato. Gli ingegneri utensili sono ben consapevoli del termine "cambio medio" usato per descrivere la diversa coppia erogata dallo stesso utensile quando applicato ad un giunto morbido o duro. È quindi essenziale per il collaudo e la messa a punto degli utensili al di fuori della linea di produzione per tener conto delle condizioni di giunzione che l'utensile sperimenterà sul posto di lavoro. I kit di giunti della gru soddisfano questo requisito utilizzando un bullone e rondelle a disco opportunamente configurate che consentono il libero scorrimento del bullone e un successivo gradiente di coppia che si adatta perfettamente alle condizioni del giunto di produzione. Sono disponibili due versioni. I kit per giunti da tavolo sono usati insieme ai trasduttori stazionari femmina, mentre i kit per giunti da tavolo sono usati con i trasduttori rotativi CheckStar. Questi ultimi sono fissati ad un banco da lavoro e sono particolarmente adatti per il collaudo off-line di utensili ad impulsi. Entrambe le versioni incorporano una selezione di rondelle e distanziatori che possono essere configurati per simulare diverse condizioni di giunzione. Caratteristiche principali - Rappresentare le condizioni di produzione congiunta al di fuori della linea di produzione - Può essere regolato per includere le condizioni di giunzione specificate dalla norma ISO 5393 - Permette il libero scorrimento del bullone prima del gradiente di coppia - Principali vantaggi per un accurato collaudo e messa a punto degli utensili - Utilizzato in combinazione con i torsiometri stazionari o i torsiometri rotativi CheckStar
