Apparecchio di misura dimensionale per operazioni manuali HandySCAN 3D MAX

Panoramica
HandySCAN 3D MAX Series™ è progettata per l’ispezione di pezzi di grandi dimensioni e per l’uso industriale quotidiano. Scanner 3D portatili, wireless e di livello metrologico che acquisiscono misurazioni 3D precise su parti e strutture complesse senza preparazione della superficie. La serie offre generazione istantanea della mesh, display integrato e flussi di lavoro scan‑to‑report per accelerare QC/QA.

Caratteristiche principali

• Ottimizzato per ispezione di pezzi grandi, assemblaggi, utensili e strutture sovradimensionate
• Non richiede preparazione della superficie per la maggior parte dei materiali e delle finiture
• Operatività portatile e wireless con Kit Mobilità opzionale per scansioni senza cavi attorno a pezzi di grandi dimensioni

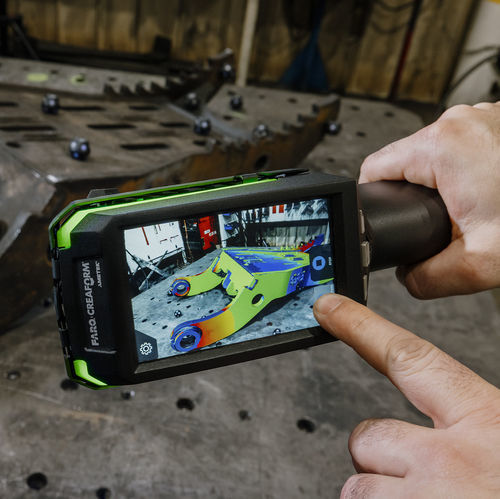

• Display integrato con flussi guidati e visualizzazione mesh live per accelerare l’affiancamento degli operatori
• Generazione istantanea di mesh e file pronti per l’esportazione per ridurre i tempi da scansione a report

Prestazioni e usabilità
La Serie MAX fornisce acquisizione dati ad alta velocità, feedback visivo immediato e accuratezza metrologica anche in ambienti difficili. Il display integrato mantiene mesh e parte fisica nella stessa linea di vista per migliorare l’ergonomia e ridurre i tempi di ispezione.

Accreditamento e affidabilità delle misure
Il sistema fornisce risultati accreditati (ISO 17025) e rispetta la norma VDI/VDE 2634 parte 3. La fotogrammetria integrata estende la precisione volumetrica e la robustezza per misure su larga scala, riducendo la sensibilità alle instabilità ambientali tipiche.

Software integrato e intelligenza
Creaform.OS è incluso e garantisce integrazione hardware‑software con funzionalità come Smart Resolution, Automatic Shutter, Live Mesh Visualization, rilevamento obiettivi basato su IA e feedback in tempo reale—aiutando gli operatori a ottenere acquisizioni ottimali e mesh di qualità.

Applicazioni tipiche

• Ispezione dimensionale e controllo qualità di pezzi di grandi dimensioni nei settori aerospaziale, trasporti, macchine pesanti, energia, mining e cantieristica navale
• Reverse engineering di utensili, stampi e assemblaggi di grandi dimensioni privi di modelli CAD
• Manutenzione, riparazione e revisione (MRO): documentazione di componenti usurati/danneggiati, confronto con CAD nominale e generazione di modelli 3D per pianificazione delle riparazioni
• Test non distruttivi (NDT) integrati con suite software dedicate

Soluzioni complementari
La Serie MAX si integra con Creaform Metrology e Creaform Integrity Suite per ispezione, Scan‑to‑CAD e flussi NDT, fornendo mesh pronte per la produzione e compatibilità con strumenti CAD e di analisi a valle.

Caratteristiche / specifiche tecniche

• Accuratezza generale della serie: riferimento 0,075 mm (0,0030 in)
• Generazione mesh: scan→mesh in pochi secondi, visualizzazione mesh in tempo reale su display integrato
• Approccio volumetrico: fotogrammetria integrata per estendere precisione volumetrica e robustezza
• Accreditamenti: ISO 17025; conformità VDI/VDE 2634 parte 3
• Mobilità: funzionamento wireless con Kit Mobilità opzionale per scansioni senza laptop attorno a pezzi grandi
• Funzionalità intelligenti (Creaform.OS): Smart Resolution, Automatic Shutter, Live Mesh Visualization, rilevamento obiettivi IA, feedback in tempo reale
• Esempi di specifiche per modello (comparativo): HandySCAN MAX EVO™ — Accuratezza 0,150 mm; Accuratezza volumetrica 0,150 mm + 0,020 mm/m; Risoluzione 0,04 mm; Frequenza 2 250 000 misurazioni/s
• HandySCAN MAX EVO Elite™ — Accuratezza 0,075 mm; Accuratezza volumetrica 0,075 mm + 0,010 mm/m; Risoluzione 0,04 mm; Frequenza 2 250 000 misurazioni/s
• Riferimento: HandySCAN 3D BLACK Series mostrata solo a scopo comparativo (serie e specifiche diverse)
