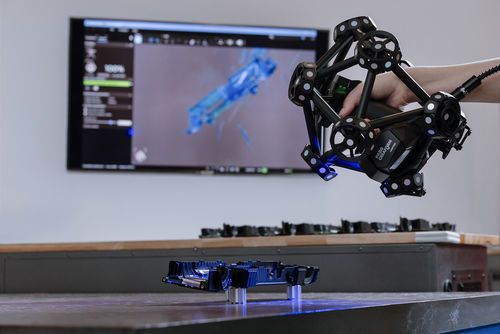

Scanner laser MetraSCAN 3D

3Dper CNDper misurazione dimensionale

Panoramica
La gamma di scanner CMM ottici MetraSCAN 3D è pensata per la metrologia e l'ispezione in ambiente di officina. Fornisce scansioni 3D di livello metrologico e ispezioni dimensionali tollerando vibrazioni, movimento dei pezzi e instabilità ambientali. Integrato con HandyPROBE consente flussi di lavoro che combinano scansione e sondaggio per ispezioni complete.

Caratteristiche principali

• Elevata frequenza di misura: 1.800.000 misurazioni/s
• Sorgente luminosa: 30 linee laser blu (più 1 linea extra in alcune varianti)
• Ampia area di scansione adatta a diverse dimensioni e geometrie dei pezzi
• Installazione ultrarapida: nessun tempo di riscaldamento; operativo in meno di 5 minuti
• Target magnetici a 360° per rapida configurazione e visibilità ottimizzata per tracking dinamico
• Insensibile a vibrazioni di officina, movimento dei pezzi e instabilità ambientale (referenziazione dinamica)
• Tecnologia laser blu ideale per superfici lucide e riflettenti
• Fotogrammetria integrata e AVE (Automatic Volume Extension) per volumi di misura estesi
• HandyPROBE opzionale per workflow integrati di scansione e sondaggio
• Software Creaform.OS incluso per acquisizione e controllo del dispositivo

Estensione automatica del volume & Accuratezza
La funzione AVE permette di estendere automaticamente il volume di acquisizione spostando la C‑Track senza misurazioni aggiuntive. Algoritmi avanzati di fotogrammetria e ridimensionamento garantiscono risultati accurati e ripetibili su pezzi di grandi dimensioni.

Prestazioni & Standard

• Accuratezza: 0,025 mm
• Prestazione AVE: 0,025 mm + 0,015 mm/m
• Risoluzione di misura: 0,025 mm
• Frequenza di misura: 1.800.000 misurazioni/s
• Test di accettazione basati su VDI/VDE 2634 parte 3 e ISO 10360
• Laboratorio accreditato ISO/IEC 17025:2017 per test di accettazione

Software & Ecosistema

• Creaform.OS incluso per acquisizione e integrazione HW‑SW
• Creaform Metrology Suite™ disponibile (Scan‑to‑CAD, Inspection, Automation, Dynamic Tracking)
• Compatibile con i principali ecosistemi CAD e software di analisi

Componenti aggiuntivi & Opzioni

• HandyPROBE (opzionale) — sondaggio portatile per funzionalità PCMM
• Kit di automazione (opzionale) — per integrazioni robotizzate/automatizzate
• Postazione portatile e supporto C‑Track per allestimenti in officina

Applicazioni
MetraSCAN 3D è adatto a sviluppo prodotto, reverse engineering, controllo qualità e assicurazione qualità, manutenzione/riparazione (MRO), applicazioni NDT e formazione/ricerca.

Caractéristiques / spécifications techniques

• Denominazione prodotto: MetraSCAN 3D
• Accuratezza: 0,025 mm
• Estensione automatica del volume (AVE): 0,025 mm + 0,015 mm/m
• Risoluzione di misura: 0,025 mm
• Frequenza di misura: 1.800.000 misurazioni/s
• Sorgente luminosa: 30 linee laser blu (+1 linea extra in alcune varianti)
• Tempo di setup: nessun riscaldamento; pronto in meno di 5 minuti
• Target: target magnetici 360° per tracking dinamico
• Standard: VDI/VDE 2634 parte 3, ISO 10360; laboratorio accreditato ISO/IEC 17025:2017
• Opzionali: HandyPROBE per sondaggio combinato; kit di automazione
• Software incluso: Creaform.OS; compatibile con Creaform Metrology Suite (Scan‑to‑CAD, Inspection, Automation, Dynamic Tracking)
