Macchina di misura a coordinate senza bracci R-Series™

di pezzi complessiper automobilecon posizionamento a lato della linea di produzione

La R-Series™ è una famiglia di scanner MMT ottici montati su robot e celle di misura industriali chiavi in mano, progettata per il controllo qualità 3D automatizzato in linea negli ambienti di produzione. Combina gli scanner MetraSCAN 3D-R™ montati su robot e la cella di misura ad alta produttività CUBE‑R™ per abilitare ispezioni rapide a livello metrologico direttamente in officina.

Componenti principali inclusi

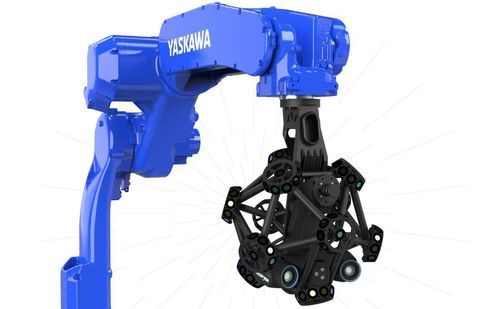

• MetraSCAN 3D-R™ — scanner MMT ottici montati su robot per controllo qualità automatizzato e ispezione in linea in produzione di massa.
• CUBE‑R™ — cella di misura industriale ad alta produttività basata su MetraSCAN 3D-R; disponibile chiavi in mano in tre modelli standard (M2™, M3™, M4™) e in configurazioni modulari personalizzate.

Vantaggi principali e capacità

• Progettata per il controllo qualità automatizzato e l’aumento della produttività: misurare più dimensioni su più pezzi senza compromettere la precisione in ambiente di officina.
• Funzionamento in officina con riferimenti dinamici (tracciatore ottico C-Track) che consente il movimento dello scanner e del pezzo mantenendo precisione e allineamento.
• Dati 3D a campo pieno ad alta densità e alta velocità di acquisizione che abilitano cicli brevi e la misurazione di centinaia di pezzi al giorno.
• Ottimizzato per superfici difficili (lucide, riflettenti, finiture variabili) tramite tecnologie ottiche e laser blu combinate; in molti casi non è richiesta preparazione del pezzo.
• Portafoglio modulare configurabile e scalabile: modelli chiavi in mano M2/M3/M4 (supporto per pezzi fino a 2 m, 3 m e 4 m rispettivamente) o layout completamente personalizzati e integrazioni con robot industriali o collaborativi.
• Automazione accessibile e programmazione offline (modulo Automation all'interno di Creaform Metrology Suite) per consentire a utenti non esperti di implementare e gestire celle di ispezione automatizzate.
• Risultati certificati e tracciabili: riferimenti a VDI/VDE 2634 Parte 3, ISO 10360 e laboratorio accreditato ISO/IEC 17025 per test di laboratorio e prove di accettazione.

Varianti di prodotto e modelli principali

• CUBE‑R M Series (M2™, M3™, M4™) — celle di misura modulari per diverse gamme di dimensioni pezzo; progettate per soluzioni di automazione chiavi in mano o su misura.
• MetraSCAN‑R BLACK™|Elite — 45 linee laser, ampio campo di vista, velocità di misura ~1.800.000 misurazioni/s, area di scansione ~310 x 350 mm; ottimizzato per componenti con molte geometrie e assemblaggi complessi.
• MetraSCAN‑R BLACK™|Elite HD — 69 linee laser, risoluzione aumentata e velocità di misura fino a ~3.000.000 misurazioni/s, area di scansione ~190 x 170 mm; indicato per misure ad alta risoluzione su lamiera e applicazioni automotive.

Accessori e optional in evidenza

• Piastra di montaggio rimovibile — pallet compatibili con muletto per precaricare pezzi e attrezzaggi e consentire cambi rapidi con tempi di fermo ridotti.
• Kit di accesso remoto sicuro — telecamere integrate e strumenti di connettività per troubleshooting remoto sicuro e supporto on-site.
• Sistema di posizionamento 3D Virtek Iris™ — pattern guidati da laser proiettato per un posizionamento preciso di pezzi e attrezzaggi sul banco.
• Productivity Kit — parallelizza scansione e elaborazione dati per abilitare scansione continua e ridurre i tempi morti di processamento.

Caratteristiche / specifiche tecniche

• Precisione in officina (riferimento dinamico): 0,025 mm (0,0009 in).
• Precisione volumetrica (come indicato nel testo prodotto): 0,078 mm (0,0031 in) (la pagina mostra anche voci comparative specifiche per prodotto).
• Alta risoluzione (caso migliore): 0,015 mm (0,0006 in) per la variante Elite HD; 0,025 mm per la variante Elite.
• Velocità di misura: fino a 3.000.000 misurazioni/s (MetraSCAN‑R BLACK|Elite HD); 1.800.000 misurazioni/s per MetraSCAN‑R BLACK|Elite.
• Esempi di area di scansione: Elite — ~310 x 350 mm (12,2 x 13,8 in); Elite HD — ~190 x 170 mm (7,5 x 6,7 in).
• Fonte luminosa / linee laser: Elite — 45 linee laser; Elite HD — 69 linee laser.
• Norme e accreditamenti: riferimento VDI/VDE 2634 Parte 3 per test di accettazione; riferimento ISO 10360; laboratorio accreditato ISO/IEC 17025:2017.
