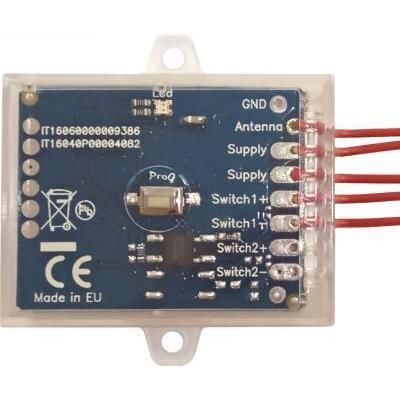

Modulo di ricezione senza fili UniRec1

radioAMFM

Descrizione
Ricevitore universale compatto (41 × 31 × 11 mm) compatibile con la maggior parte dei radiocomandi che trasmettono tra 224 MHz e 868 MHz. Supporta AM/OOK e FSK/FM, codici fissi e rolling. Può essere programmato per ricevere una o due frequenze (anche con modulazioni diverse).

Funzionamento principale
Alla ricezione di un codice valido il ricevitore attiva un optoisolatore tra Switch+ e Switch-, simulando un ingressso pulsante a bassa tensione per una scheda di controllo elettronica (es. motoriduttore per cancello). Uscita opto‑isolata: 50 mA max, 40 Vcc max. Frequenza operativa e comportamento di uscita sono programmabili (bistabile, mantenimento, timer: 250 ms–60 min). Memoria fino a 1000 radiocomandi (numero reale dipende dalla complessità del codice; es. fino a ~600 rolling KeeLoq).

Installazione e cablaggio

• Collegare i due fili contrassegnati "Supply" all'alimentazione.
• Collegare Switch+ al terminale positivo dell'ingresso pulsante della scheda controllata.
• Collegare Switch- al terminale negativo dell'ingresso pulsante della scheda controllata.

Verificare con un tester che l'ingresso della scheda controllata sia < 40 Vcc e < 50 mA.

Note su ingressi AC
Se l'ingresso pulsante della scheda utilizza corrente alternata, scegliere una variante con uscite a relè per controllo AC (esistono altri modelli).

Caratteristiche

• Controllo wireless di schede elettroniche con ingresso pulsante DC a bassa tensione (40 V max, 50 mA max).
• Molto compatto: 41 × 31 × 11 mm.
• Alimentazione: 7–36 Vcc o 7–27 Vac; convertitore DC/DC interno per basso consumo.
• Cinque fili pre‑cablati da 20 cm: 1 antenna, 2 alimentazione, 2 uscite (Switch+ / Switch-).
• Antenna: tagliare a ~17 cm per 433–434 MHz o ~8 cm per 868 MHz; mantenere piatta, orizzontale o verticale.
• Frequenze selezionabili dall'utente (molti preset; alcune frequenze limitate nell'UE).
• Supporta OOK (AM) e FSK (FM); deviazioni FM 12 e 24 kHz; AM banda standard e stretta.
• Modalità doppia frequenza: una o due frequenze/modulazioni programmabili simultaneamente.
• Compatibile con numerosi radiocomandi a codice fisso e rolling; tipi diversi possono coesistere.
• Supporta apprendimento tramite radiocomandi master (abilitazione remota dell'apprendimento per 10 s).

Frequenze supportate (esempi selezionabili)
433.42, 433.92, 434.15, 434.42, 868.3, 868.5, 868.8, 315*, 224.500*, 224.750*, 270*, 280*, 284*, 286*, 287*, 288*, 289*, 290*, 292*, 300*, 302*, 303*, 306*, 310*, 318*, 330*, 340*, 390*, 403.55*, 418* MHz
Nota: le frequenze contrassegnate con * non possono essere usate nell'UE. La frequenza del trasmettitore deve essere stabile; il ricevitore non funziona con trasmettitori privi di cristallo o risuonatore SAW (trasmettitori instabili intorno a ~300 MHz).

Applicazioni tipiche / casi d'uso

• Attivare l'ingresso "start" di una scheda di controllo per cancello, porta del garage o barriera.
• Controllare dispositivi che originariamente usavano frequenze di comando obsolete (es. 418 MHz, 315 MHz).
• Aumentare la compatibilità dei radiocomandi per un automatismo accettando diversi marchi e frequenze.
• Aggiungere controllo wireless a una scheda elettronica che non disponeva di ingresso RF integrato.

Apprendimento e programmazione
L'apprendimento si effettua con il pulsante Prog. Si possono programmare la seconda frequenza ricevente e la sua modulazione; la seconda frequenza può essere abilitata/disabilitata. Modalità di uscita, timer e limiti di sensibilità sono configurabili per ridurre falsi allarmi dovuti a portate elevate.

Imballo e note
Prodotto realizzato in Europa. Confezionato in blister trasparente richiudibile e riciclabile con istruzioni multilingue stampate. Personalizzazioni OEM disponibili per volumi.

Specifiche tecniche

• Modello: UniRec1 (ricevitore universale multifrequenza a canale singolo).
• Dimensioni: 41 × 31 × 11 mm.
• Alimentazione: 7–36 Vcc o 7–27 Vac (polarità non importante sui fili di alimentazione se usata alimentazione DC).
• Consumo: basso tramite convertitore DC/DC interno.
• Uscite: uscita optoisolata che simula un pulsante (Switch+ / Switch-) ; corrente max 50 mA ; tensione max 40 Vcc.
• Antenna: filo singolo ; tagliare a ~17 cm per 433–434 MHz o ~8 cm per 868 MHz ; mantenere piatta, orizzontale o verticale.
• Modulazioni supportate: OOK (AM) banda standard e stretta ; FSK (FM) con deviazione 12 kHz e 24 kHz.
• Ricezione: singola o doppia frequenza (due frequenze/modulazioni programmabili simultaneamente).
• Memoria: fino a 1000 radiocomandi (dipende dalla complessità dei codici).
• Modalità di uscita: bistabile, mantenimento, timer configurabile da 250 ms a 60 minuti ; opzioni per polarità e comportamenti speciali (es. blocco elettrico prima di avvio motore).
• Programmazione: tramite pulsante Prog ; supporta radiocomandi master per abilitazione remota dell'apprendimento.
• Imballo: fornito in blister richiudibile ; istruzioni incluse.
