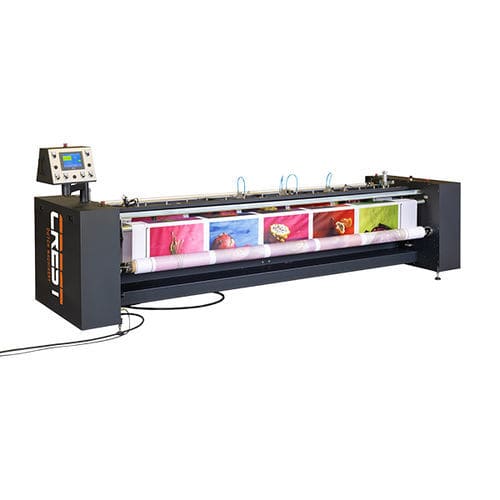

Rameuse rulli multipli ES 1600

per l'industria tipograficaper carta

Panoramica
Il Roll Sheet Cutter (RSC) di Crest trasforma bobine master flessibili in fogli o rotoli più stretti tagliati con precisione per applicazioni di segnaletica, esposizione e converting. Disponibile in larghezze di lavoro 1600 mm e 3200 mm. Taglia carta, foil, vinile, tessuti tecnici, PVC, policarbonati, moquette e schiume sottili. Controllo automatico della tensione del nastro con dancer roller meccanico per un trattamento senza pieghe. Flusso PLC controllato con touchscreen a colori rotante. Architettura modulare che supporta slitting a freddo e coltelli riscaldati pneumatici opzionali.

Funzioni principali

• Slitting longitudinale e taglio trasversale ad alta velocità in un unico passaggio.
• Coltelli heavy-duty per cold crush-slitting per lo slitting longitudinale.
• Sistema di taglio trasversale a lama di alta velocità per fogli a lunghezza programmabile; registrazione ottica per materiali stampati.
• Coltelli riscaldati pneumatici opzionali per sigillare/cauterizzare i bordi dei tessuti.

Applicazioni tipiche

• Conversione di bobine master industriali in fogli perfettamente quadrati e pronti alla spedizione a lunghezze programmabili.
• Taglio su riferimento per segnaletica e stampa wide-format con sensori di registrazione ottici avanzati.
• Separazione rapida roll-to-sheet a piena larghezza senza slitting (ciclo di taglio trasversale di ~4 secondi).

Configurazione modulare ed efficienza
Struttura robusta industriale progettata per elevata disponibilità. Ingegneria modulare che consente rapidi cambi tra opzioni di taglio freddo e riscaldato, alberi di riavvolgimento doppi e layout di estrazione scarti configurabili. Il dancer roller automatizzato elimina l'attrito del nastro garantendo tracking costante e qualità uniforme a velocità di trasporto fino a 15 m/min.

Ideale per

• Convertitori di segnaletica, grafica ed esposizione ad alto volume.
• Finiture di stampa che richiedono flussi automatizzati precisi e taglio su riferimento.
• Converting wide-format e super-wide fino a 3200 mm.
• Slitting multi-corsa, rifilo bordi e taglio trasversale simultaneo.
• Tessuti tecnici e materiali tessili che richiedono sigillatura bordi riscaldata opzionale per evitare sfilacciamenti.

Perché taglia in modo intelligente e preciso

• Architettura integrata slitting + taglio a lama per lunghezze programmabili ripetibili con regolazione micro della skew (+/-5 mm) per garantire quadratura.
• Motore di sensori ottici avanzato che rileva i segni di registro stampati e regola dinamicamente i tagli per ridurre gli scarti tra le immagini.
• Controllo automatico della tensione del nastro con dancer meccanico per flussi senza tensione e senza pieghe; controllo PLC e touchscreen rotante per l'operatore.

Materiali idonei

• Carta e supporti stampati
• Vinile autoadesivo e media per stampa wide-format
• Foil e film per imballaggio
• Film PVC e protezioni in PVC
• Policarbonati e film plastici rigidi
• Tessuti tecnici, tela e stoffe
• Moquette e tessuti industriali pesanti
• Schiume sottili/comprimibili

Quando scegliere il Roll Sheet Cutter

• Per convertire materiali in bobina complessi in fogli finiti e quadrati o in rotoli più piccoli su un'ampia varietà di substrati.
• Se necessiti di slitting longitudinale e taglio trasversale ad alta velocità in un unico passaggio.
• Se richiedi manipolazione senza tensione per materiali sensibili o elastici.
• Se il taglio deve allinearsi precisamente ai segni di registro stampati.
• Se lavori in formati standard o super-wide fino a 3200 mm con opzioni di riavvolgimento modulari.
• Se serve sigillatura bordi riscaldata opzionale per tessuti tecnici.

Garanzia
Garanzia di 5 anni disponibile previa sottoscrizione di un contratto di assistenza.

Specifiche tecniche

• Denominazione / modello: Roll Sheet Cutter (RSC)
• Produttore / marca: Crest
• Larghezze di lavoro: 1600 mm e 3200 mm
• Sistemi di taglio: coltelli cold crush-slitting; taglio trasversale ad alta velocità; coltelli riscaldati pneumatici opzionali
• Rilevamento registro: motore sensori ottici avanzato
• Gestione nastro: controllo automatico della tensione con dancer roller meccanico
• Interfaccia operatore: PLC controllato, touchscreen colore rotante
• Prestazioni: velocità di trasporto fino a 15 m/min (dipende da configurazione e materiale)
• Tempo ciclo taglio trasversale: circa 4 secondi
• Regolazione skew: micro-regolazione +/-5 mm
• Riavvolgimento: alberi doppi/twin
• Capacità di svolgimento (opzionale): fino a 80 kg
• Configurazioni supportate: roll-to-sheet, roll-to-roll, slitting multi-corsa con rifilo bordi
• Smaltimento scarti: layout estrazione dedicato (opzione)
• Garanzia: 5 anni disponibile con contratto di assistenza
