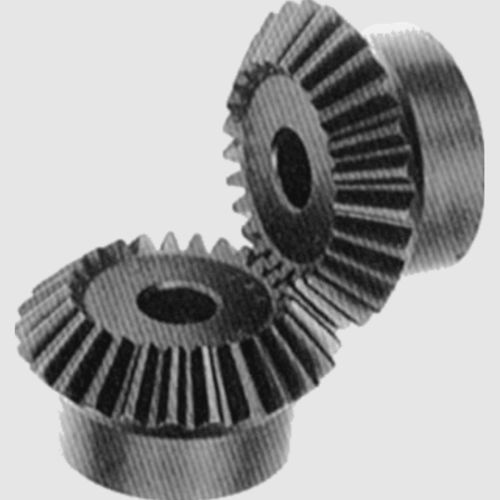

Ingranaggio conico M series

a dentatura dirittacon mozzoper trasmissione

Gli ingranaggi conici e obliqui a taglio diritto prodotti secondo il sistema Gleason in acciai a medio tenore di carbonio consentono semplici trasmissioni ad angolo retto con rapporti di riduzione fino a 4:1, sia con passo modulare imperiale DP che metrico. Tutti gli ingranaggi possono essere temprati a induzione o alla fiamma per una maggiore durata in condizioni difficili. - La gamma originale di T.D. Cross con dimensioni imperiali da 16DP a 5DP di passo di ingranaggi conici e angolari standard, disponibili a magazzino in forma di foro pilota, con possibilità di rialesatura, scanalatura e tempra a induzione. Se correttamente allineati, i rinvii angolari con lubrificazione a olio possono funzionare con un'efficienza di trasmissione fino al 98%. - La gamma di ingranaggi metrici, molto migliorata, va da 1 Mod. a 5 Mod. di passo per offrire ai progettisti una più ampia scelta. Tutti gli ingranaggi sono realizzati in acciai a medio tenore di carbonio per un'elevata resistenza e durata e possono essere alesati, scanalati e temprati a induzione/fiamma per le applicazioni più gravose. La modifica degli ingranaggi standard mediante la rielaborazione dell'alesaggio e delle superfici e l'aggiunta di un trattamento termico rappresenta spesso la soluzione più economica; tuttavia, per le applicazioni in cui non è possibile utilizzare gli ingranaggi standard, è possibile produrre ingranaggi e cremagliere speciali in base alle vostre specifiche. Visualizza gli ingranaggi speciali su misura
