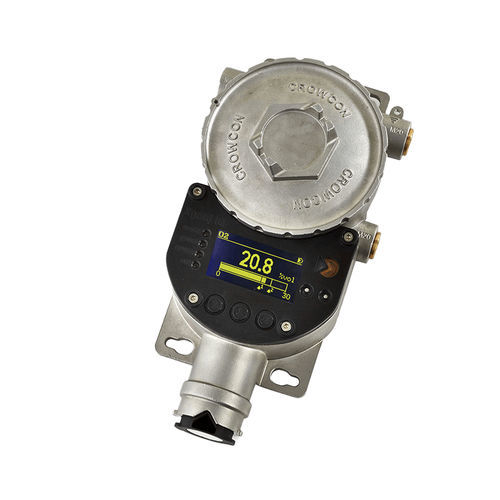

Rilevatore di gas XgardIQ

di gas combustibiledi benzenedi cloro

Panoramica
XgardIQ è un rilevatore e trasmettitore di gas fisso intelligente certificato SIL2. Supporta diverse tecnologie di sensori (catalitico, elettrochimico, infrarosso, MEMS) e offre opzione sensore remoto e trasmettitore universale per configurazioni flessibili in impianto. Display OLED e indicatore di sicurezza +Ve assicurano visibilità anche in condizioni di scarsa luce.

Caratteristiche principali

• Trasmettitore universale compatibile con i moduli sensore Crowcon
• Funzioni Auto-sense e Auto-configure per una rapida messa in servizio
• Display OLED principale (128 x 64) e LED multicolore incluso +Ve
• Calibrazione non intrusiva e funzioni Smart Bump / Speedy Bump
• Registrazione eventi (allarmi, guasti, manutenzione) visualizzabile e scaricabile
• Relè opzionali, comunicazioni HART® e RS-485 Modbus RTU

Facile e sicuro da usare (punti chiave)

• Display OLED chiaro e LED per rapidi controlli di stato
• Calibrazione non intrusiva senza permessi o strumenti speciali
• Indicatore di sicurezza positivo (+Ve) per verifica immediata
• Opzione sensore remoto per migliorare la copertura di rilevamento
• Registro eventi per cronologia e diagnostica

Installazione e manutenzione (punti chiave)

• Trasmettitore universale con rilevamento automatico 4–20 mA sink/source
• Autoconfigurazione che carica tipo di gas, intervallo, unità e livelli di allarme all'inserimento del modulo sensore
• Sostituzione del sensore con una sola mano e opzioni di montaggio semplici
• Uscite relè e comunicazioni digitali per integrazione

Affidabilità (punti chiave)

• Certificazione di sicurezza funzionale SIL2
• Smart Bump e Speedy Bump con promemoria
• Promemoria di calibrazione e intervalli di fondo scala configurabili

Gas e range
Ammoniaca (NH3) | Elettrochimico | 0–50 ppm, 0–100 ppm, 0–1000 ppm | -20 a +40 °C
Monossido di carbonio (CO) | Elettrochimico | 0–250 ppm, 0–500 ppm, 0–1000 ppm | -30 a +50 °C
Solfuro di idrogeno (H2S) | Elettrochimico | 0–25, 0–50, 0–100, 0–200 ppm | -40 a +70 °C (dipende dal sensore)
Ossigeno (O2) | Elettrochimico | 0–25% vol. | -20 a +50 °C
Gas infiammabili* | MEMS / Catalitico / Infrarosso | 0–100% LEL | -40 a +75 °C (variante dipendente)
Opzioni tipiche: Acetilene, Benzene, Etanolo (IR), Eptano, Idrogeno, GPL, Metano, Pentano, Propano

Specifiche tecniche

• Dimensioni: H278 x L140 x P89 mm
• Peso: 4,1 kg
• Involucro: acciaio inox 316
• Protezione ingressi: IP66
• Connessioni: tre ingressi M20 o ½” NPT (tappi rimovibili certificati su alcune entrate)
• Alimentazione: 14–30 VDC, consumo inferiore a 4 W
• Display: OLED 128 x 64 pixel; LED ambra/rosso/verde e LED blu +Ve
• Uscite: 4–20 mA sink o source (Auto-Sense/manuale); RS-485 Modbus RTU; HART 7 (opzionale)
• Relè opzionali: Allarme 1, Allarme 2, Guasto — SPCO 5 A, 230 Vac, configurabili
• Registrazione eventi: visualizzazione e download su PC
• Temperatura di esercizio: ATEX/IECEx -40 °C a +75 °C (varianti FM fino a +70 °C); temperature moduli sensore variabili
• Umidità: 0–95% RH senza condensa
• Ripetibilità: ±2% FSD; deriva zero: ±2% FSD/anno max
• Omologazioni: ATEX, IECEx, FM (a seconda della versione), CE, INMETRO, CNEx e altre secondo configurazione
• Sicurezza funzionale: certificato SIL2 (IEC 61508, EN 50402)
