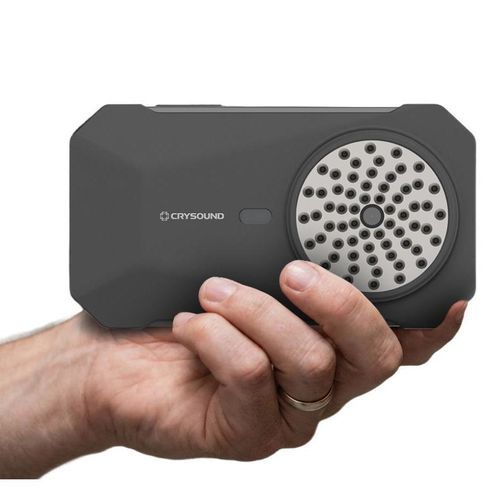

Sensore acustico per localizzazione di scarico parziale SonoCam Pocket

per rilevamento di fugheper monitoraggio di macchinaper manutenzione predittiva

Panoramica
CRYSOUND POCKET è una telecamera per imaging acustico tascabile che sovrappone una mappa sonora in tempo reale sull'immagine per aiutare i tecnici a individuare rapidamente le sorgenti sonore e ultrasoniche, documentare le prove e stabilire priorità negli interventi. Progettata per un rapido dispiegamento in siti industriali, supporta il rilevamento senza contatto di perdite d'aria compressa/gas/vuoto, lo screening di scariche parziali (PD) e la diagnosi rapida di impianti HVAC e macchine rotanti. Offre selezione automatica della gamma di frequenza, registrazione con un tocco e flussi di lavoro Wi‑Fi/USB‑C per condivisione in loco e creazione di report standardizzati.

Principali applicazioni

• Rilevamento perdite di aria compressa, gas e vuoto — individua le probabili sorgenti su raccordi, valvole, collettori e tubazioni senza contatto e acquisisci prove per la priorità delle riparazioni.
• Screening di scariche parziali (PD) — individua e localizza hotspot PD in quadri elettrici, canaline, terminazioni e isolatori a distanza di sicurezza.
• Diagnostica HVAC — rileva rumori di flusso d'aria, perdite nei condotti e saracinesche difettose per ridurre i tempi di diagnosi.
• Diagnostica officina e veicoli — identifica firme acustiche anomale durante la manutenzione quando i suoni sono udibili ma difficili da localizzare.

Punti chiave del prodotto

• Imaging acustico in tempo reale con array microfonico a 64 canali e sovrapposizione a mappa termica per localizzazione a campo lontano.
• Ampia copertura di frequenze (udibile + ultrasuoni) e campo d'ispezione adatto a distanze tipiche 0,3–120 m.
• Selezione automatica della gamma di frequenza per configurazione semplificata e regolazione manuale per utenti avanzati.
• Acquisizione con un tocco: foto, video e audio con 32 GB di memoria interna e hotspot WLAN integrato per anteprima e condivisione in loco.
• Flusso di lavoro tipo smartphone per accelerare l'adozione da parte dei tecnici e il dispiegamento in fleet.
• Costruzione idonea al campo con grado di protezione IP54 e test di caduta 1,5 m.

Acquisizione, condivisione e report

• Acquisizione foto/video/audio con un tocco e formati file strutturati per la raccolta delle evidenze (.jpg, .mp4, .wav, .cdat).
• Hotspot WLAN integrato per anteprima e download in loco tramite l'app Acoustic Link.
• Importazione via Wi‑Fi o USB‑C per aggiungere note/tag e generare report di ispezione standardizzati su mobile o PC.

Progettata per l'uso in campo

• Formato tascabile per ispezioni in spazi ristretti, in quota e difficili da raggiungere.
• Robustezza industriale — protezione IP54 e scocca testata a caduta da 1,5 m.
• Interfaccia intuitiva che riduce i tempi di formazione e supporta programmi di ispezione preventiva a livello fleet.

Caratteristiche / specifiche tecniche

• Array microfonico: 64 canali
• Gamma di frequenza: 2 kHz – 65 kHz
• SPL: 28 – 132 dB
• Dynamic range: fino a 12 dB
• Distanza di ispezione: 0,3 – 120 m
• Campo visivo (FOV): 66° (H) × 52° (V)
• Risoluzione fotocamera: 5 MP
• Lunghezza focale: 2,26 mm
• Autofocus: Sì
• Illuminazione LED: Sì
• Risoluzione display: 800 × 480
• Dimensione schermo: 4,3 pollici (touchscreen capacitivo)
• Luminosità: fino a 400 nits (regolabile)
• Capacità di memoria: 32 GB interna
• Formati di memorizzazione: .jpg (immagine), .mp4 (video), .wav (audio), .cdat (dati)
• Durata massima video: 5 minuti
• Esportazione dati: USB‑C e Wi‑Fi
• Dimensioni fisiche: 150 × 83 × 27,5 mm
• Peso: 270 g
• Wi‑Fi: 802.11 a/b/g/n/ac
• Bluetooth: BT 5.2
• Batteria: 3,85 V, 3900 mAh
• Alimentazione / ricarica: 9 V DC / 1 A (carica via USB‑C); USB 3.0 supporta carica, HDMI, esportazione dati e uscita cuffie
• Autonomia batteria: fino a 4 ore
• Grado IP: IP54
• Temperatura di funzionamento: -10 a +50 °C
• Temperatura di stoccaggio: -20 a +55 °C
• Umidità operativa: 10 – 95 % senza condensa
• Funzioni: visualizzazione e localizzazione del suono; rilevamento perdite di gas; rilevamento scariche parziali; registrazione foto/video; filtro di frequenza automatico o manuale
• Lingue supportate: cinese, inglese, coreano, francese, giapponese, russo, tedesco, italiano, ecc.
