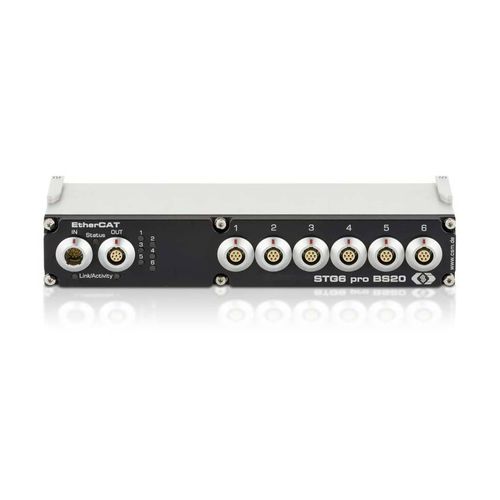

Modulo di misura per ponte estensimetrico STG6 pro BS20

EtherCATindustrialeda banco

Moduli di misura basati su EtherCAT® per l'uso decentralizzato in condizioni difficili: Robusti, molto compatti e con sei ingressi estensimetrici sincronizzati nel tempo per quarto, mezzo e ponte intero. Caratteristiche principali - 6 ingressi estensimetrici sincroni nel tempo per quarto di ponte, mezzo ponte e ponte intero in connessioni a 6 e 4 fili - Realizzazione di quarti di ponte mediante un supplemento di quarto di ponte esterno nel cavo di collegamento in combinazione con TEDS: Ciò consente di ottenere misure altamente precise, grazie alla vicinanza del completamento del ponte al punto di misura - Velocità dei dati di misura fino a 20 kHz per canale - Nessun rischio di confusione, perché il punto di misura e il resistore di completamento sono identificati in TEDS - Acquisizione precisa grazie a un intervallo di tensione di ingresso molto ridotto - Tensione di eccitazione regolabile da 1 a 10 V - Elevata resistenza alle interferenze grazie al principio di misura raziometrico e al filtro software configurabile Descrizione del prodotto I moduli di misura per estensimetri della serie STG6 ECAT consentono di effettuare misure multicanale di estensimetri in condizioni difficili. Grazie al loro alloggiamento compatto e robusto, possono essere utilizzati in modo decentralizzato. È possibile collegare in cascata fino a 100 moduli di misura, sia elettricamente che meccanicamente, consentendo di testare facilmente e con molti punti di misura anche oggetti di grandi dimensioni. La gamma estesa di eccitazione da 1 a 10 V rende l'STG6 pro BS20 adatto a molte applicazioni. Inoltre, grazie alla selezione automatica dell'intervallo di tensione di ingresso e all'ottimo rapporto segnale/rumore, è possibile acquisire con precisione segnali di misura estremamente piccoli.
