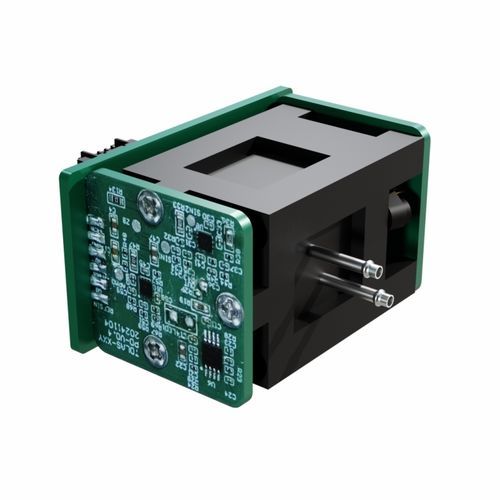

Sensore di ossigeno ottico Gasboard-2512

a diodi laser accordabiliTTLa lunga durata di vita

Panoramica
Gasboard-2512 è un sensore di ossigeno TDLAS compatto progettato per misurazioni O2 accurate in tempo reale nei dispositivi medicali. Basato sulla spettroscopia di assorbimento con diodo laser sintonizzabile (TDLAS), offre altissima selettività verso l'ossigeno e forte resistenza alle interferenze da altri gas e dall'umidità. Senza necessità di taratura né manutenzione, Gasboard-2512 garantisce tempi di risposta rapidi e stabilità a lungo termine per l'integrazione in ventilatori, macchine per anestesia, analizzatori metabolici e sistemi CPET.

Caratteristiche

• Tecnologia TDLAS per misurazione altamente selettiva dell'ossigeno
• Tempo di risposta rapido <200 ms (200 ms @ 250 mL/min, T10–T90)
• Funzionamento senza taratura e senza manutenzione
• Elevata resistenza a vibrazioni e interferenze elettromagnetiche
• Design modulare per facile integrazione
• Basso consumo (5 V ±5 % DC, typ. 100 mA)
• Modulo CO2 opzionale integrabile

Specifiche

• Gas rilevato: O2
• Principio di rilevamento: TDLAS (Tunable Diode Laser Absorption Spectroscopy)
• Intervallo di rilevamento: 0–100 %VOL
• Precisione: ±1 %FS + 2 % della lettura
• Risoluzione: 0.01 %Vol
• Tempo di risposta: 200 ms @ 250 mL/min (T10–T90)
• Tempo di riscaldamento: 20 s
• Temperatura di funzionamento: 0–50 °C
• Temperatura di stoccaggio: -40–85 °C
• Umidità di funzionamento: 0–98 %RH (senza condensa)
• Alimentazione: 5 V ±5 % DC
• Interfaccia di uscita: TTL (3.3 V)
• Corrente di funzionamento: ≤150 mA (typ. 100 mA)
• Dimensioni: L45 × W31 × H30.5 mm
• Design: modulare, senza taratura, senza manutenzione, resistente a vibrazioni e EMI
• Durata prevista: ≥10 anni
