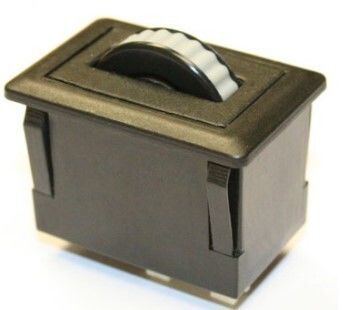

Modulo encoder rotativo SWM-70110-0

Descrizione del prodotto
Il modulo Rotella di scorrimento (pannello superiore) è progettato per il montaggio sulla faccia frontale del pannello mediante elementi a scatto integrati nell'involucro plastico. Fornisce funzioni di scorrimento, panoramica e pulsante centrale equivalenti alle rotelle dei mouse da scrivania, con opzioni configurabili per interfaccia e feeling. Il modulo utilizza codifica a effetto Hall senza contatto ed è sigillato fino a IP68 per l'uso in ambienti gravosi.

Caratteristiche

• Codifica senza contatto a effetto Hall
• Sigillatura fino a IP68
• Funzione pulsante centrale integrata
• Meccanismo di detent opzionale
• Uscita quadratura TTL o interfaccia combinata PS/2 & USB (auto-selezione)
• Funzionamento regolare in ambienti aggressivi
• Disponibili diversi colori della rotella
• Opzioni di staffe di montaggio personalizzate

Applicazioni tipiche

• Pannelli di controllo industriali
• Pannelli di interfaccia utente militari, marini e medici
• Console audio e luci
• Console per correzione colore
• Soluzioni OEM su misura

Configurazione prodotto
Ordinazioni e varianti sono gestite tramite un sistema di codici di configurazione. Prefisso d'esempio: SWM.

• Esempio di codice d'ordine: SWM - 7 - X - 1 - 1 - 0 - X
• Grado di protezione: opzioni indicate; selezione predefinita – IP68
• Protocollo di uscita: Quadratura (TTL) o PS/2 & USB combinati (auto-selezione)
• Opzioni detent: Detent o liscio
• Stile di montaggio: Montaggio frontale su pannello (variante mostrata)
• Retroilluminazione: Opzioni incluse senza retroilluminazione
• Colore della rotella: Nero, Grigio e altre opzioni

Specifiche tecniche

• Tecnologia: Codifica a effetto Hall senza contatto
• Protezione ambientale: Fino a IP68
• Funzioni: Scorrimento, panoramica, pulsante centrale integrato
• Opzionale: Meccanismo di detent
• Interfacce di uscita: Quadratura (TTL) o PS/2 & USB combinati (auto-selezione)
• Montaggio: Progettato per installazione frontale su pannello con elementi a scatto; staffe personalizzate disponibili
• Colori: Diversi colori della rotella disponibili
• Usi tipici: Pannelli industriali, militari, marini, medici, console audio & luci, correzione colore
• Prefisso codice d'ordine: SWM; riferimento modello: DSSW001
