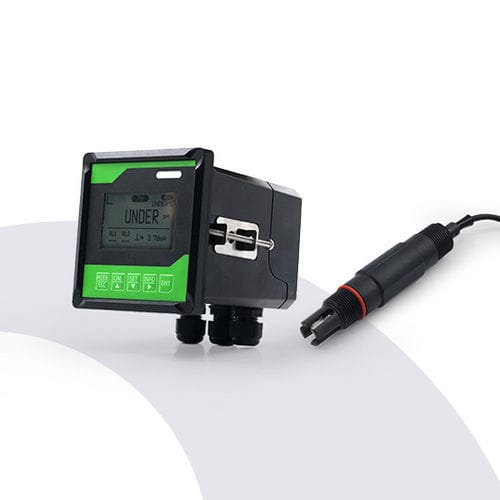

PHmetro a muro DAW3001-pH

di processod'acquadigitale

Panoramica del prodotto

• Il DAW3001-pH è un analizzatore di pH online ad alte prestazioni con display LCD con protezione IP65 per un funzionamento stabile 24 ore su 24, 7 giorni su 7.
• Operazione intuitiva tramite un menu conciso, filtraggio software regolabile e forti capacità anti-interferenza, adattandosi bene a complessi ambienti industriali.
• Supporta la misurazione pH/ORP e elettrodi di antimonio metallici opzionali per ambienti contenenti acido fluoridrico.
• Alimentazione universale o versione DC opzionale, con interfaccia RS485 isolata (MODBUS-RTU) per la trasmissione dei dati.
• Design a parete, opera a 0～60℃ e <90% di umidità.
• Abbinato a un sensore di pH protetto IP68, raggiunge una misurazione di 0-14 pH/0~50℃ con precisione del sensore di ±0.1 pH, tempo di risposta <30S, e installazione flessibile, adatto a diverse esigenze di monitoraggio industriale.

Caratteristiche

• Display LCD a matrice di punti 128*64, commutabile tra cinese e inglese, livello di protezione IP65, funzionamento stabile 24 ore su 24
• Design del menu conciso, operazione facile e conveniente, suggerimenti grafici, interfaccia bella e chiara
• Filtraggio digitale software regolabile, capacità anti-interferenza hardware migliorata, garantendo una misurazione più stabile e adattabilità a complessi ambienti industriali
• Alimentazione universale (85～260VAC) in tutto il mondo, con versione DC personalizzata opzionale (18～36VDC)
• Interfaccia digitale RS485, protocollo di comunicazione MODBUS-RTU
• Due funzioni di misurazione: misurazione pH (acidità e alcalinità) o misurazione ORP (potenziale di ossido-riduzione)
• Dotato di funzione di elettrodo di antimonio metallico, utilizzabile in ambienti contenenti acido fluoridrico

Parametri tecnici (Analizzatore)
Categoria di parametro | Specifiche | Dettagli
pH | Gamma di misurazione | -2.00～16.00 pH
pH | Risoluzione | 0.01 pH
pH | Precisione di misurazione | ±0.02 pH
ORP | Gamma di misurazione | ±1200 mV (PH3001) / ±2000 mV (PH3002)
ORP | Risoluzione | 1 mV
ORP | Precisione di misurazione | ±1 mV
Temperatura | Gamma di misurazione | -5.0～105.0℃
Temperatura | Risoluzione | 0.1℃
Temperatura | Precisione di misurazione | ±0.2℃ (-5.0～80.0℃) per PH3001; ±0.5℃ (80.0～105.0℃) per PH3002
Temperatura | Ingresso di temperatura | NTC10KΩ
Temperatura | Compensazione di temperatura | Automatica/Manuale
Corrente trasmessa | Tipo di uscita | 4～20 mA (gamma corrispondente configurabile)
Corrente trasmessa | Precisione della corrente | ±1% F.S
Corrente trasmessa | Carico di uscita | Meno di 600 Ω
Controllo di commutazione | Relè | 2 relè SPST
Controllo di commutazione | Capacità di carico | 2.5A 230VAC
Trasmissione dati | Interfaccia di trasmissione | RS485 con tensione di isolamento di 2500Vrms
Trasmissione dati | Protocollo di comunicazione | MODBUS-RTU (per la lettura dei dati)
Altri parametri | Alimentazione di lavoro | 85～260VAC o 18～36VDC (selezionabile prima dell'ordine)
Altri parametri | Temperatura di lavoro | 0～60℃
Altri parametri | Umidità di lavoro | Umidità relativa < 90%
Altri parametri | Livello di protezione | IP65
Altri parametri | Metodo di installazione | Montaggio a parete
Altri parametri | Dimensioni complessive (HxWxD) | 108x108x132 mm
Altri parametri | Dimensioni del ritaglio | 92.5x92.5 mm (tolleranza positiva)

Parametri tecnici (Sensore di pH)
Parametri tecnici | Specifiche
Gamma di misurazione | 0-14 pH, Temperatura 0~50℃
Principio di rilevamento | Metodo dell'elettrodo di vetro
Precisione | ±0.1 pH; Temperatura: ±0.5℃
Ripetibilità | ±0.1 pH
Tempo di risposta | ＜30S
Risoluzione | 0.01 pH
Compensazione automatica della temperatura | NTC10K
Resistenza alla pressione | ≤2Bar
Materiale del sensore | Alloggiamento PPS + Elettrodo di vetro
Materiale del controller | ABS
Classe di protezione | Sensore IP68; Controller IP65
Segnale di uscita | 1 Canale 4-20mA/Modbus RS485
Controllo di commutazione | 2 relè SPST
Carico del relè | 2.5A 230 VAC
Filettatura di montaggio | Filettatura del tubo 3/4NPT superiore e inferiore
Tensione di funzionamento | 85~260VAC o 24VDC
Dimensione del misuratore | 108×108×132mm
Dimensione del ritaglio | 92.5×92.5 mm
Installazione del sensore | Sommergibile/Bypass/Tubazione
Installazione del misuratore | Montaggio a pannello

Specifiche chiave / Caratteristiche tecniche

• Modello: DAW3001-pH
• Gamma di misurazione: -2.00～16.00 pH (Analizzatore), 0-14 pH (Sensore)
• Risoluzione: 0.01 pH
• Precisione: ±0.02 pH (Analizzatore), ±0.1 pH (Sensore)
• Gamma di temperatura: -5.0～105.0℃ (Analizzatore), 0~50℃ (Sensore)
• Protezione: Controller IP65, Sensore IP68
• Uscita: 4-20mA, RS485 MODBUS-RTU
• Alimentazione: 85～260VAC o 18～36VDC
• Installazione: Montaggio a parete (controller), Sommergibile/Bypass/Tubazione (sensore)
• Dimensioni: 108x108x132 mm
