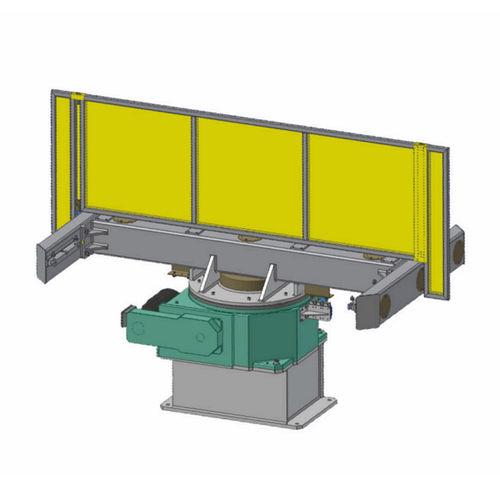

Posizionatore elettrico

rotativo

Caratteristiche L'azionamento del posizionatore avviene dalla console per la programmazione del robot; Tavola rotante Weiss per la rotazione orizzontale della tavola; Possibilità di funzionamento sincrono del robot di saldatura con il posizionatore; Connettore integrato per massa (500 A), L'albero cavo sulla piastra di serraggio libera consente l'alimentazione di aria compressa e di conduttori di controllo; Tipo HZP-250/EO-2x HZP-300/EO-2x HZP-500/EO-2x HZP-750/EO-2x Numero di lati2 (A,B)2 (A,B)2 (A,B)2 (A,B)2 (A,B) Carico utile massimo laterale (A e B)250 kg300 kg500 kg500 kg750 kg750 kg Massima rotazione radious575 mm575 mm575 mm575 mm575 mm575 mm Distanza tra le piastre di fissaggio1.750 mm2.000 mm2.150 mm2.150 mm2.150 mm Tempo di rotazione per 180°cca 4 s5 s5 s8 s5 s5 s5 s5 s Velocità di rotazione23,8 min-111,2 min-111,2 min-111,2 min-111,2 min-111,2 min-1 Momento nominale - rotazione412 Nm1.225 Nm1.225 Nm1.225 Nm1.225 Nm Angolo di rotazione+/-200°+/-200°+/-200°+/-200°+/-200° Ritardo di posizionamento (R=100mm)+/-0,2 mm+/-0,2mm+/-0,2mm+/-0,2mm+/-0,2mm Unità di azionamentoWEISS TC700WEISS TC700WEISS TC700WEISS TC700WEISS CR700
