Centro di lavoro CNC 3 assi VMC series
verticaleBT 40BT 50

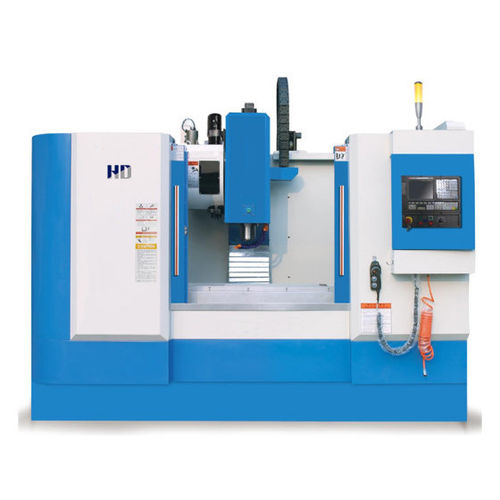

Centro di lavoro CNC 3 assi - VMC series - Dalian Haidi Machinery Co., Ltd. - verticale / BT 40 / BT 50
Centro di lavoro CNC 3 assi - VMC series - Dalian Haidi Machinery Co., Ltd. - verticale / BT 40 / BT 50
Centro di lavoro CNC 3 assi - VMC series - Dalian Haidi Machinery Co., Ltd. - verticale / BT 40 / BT 50 - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
BT 40, BT 50
Numero di utensili
24 utensili, 16 utensili
Altre caratteristiche
a presa diretta
Corsa X

Min.: 450 mm
(17,72 in)

Max.: 1.500 mm
(59,06 in)

Corsa Y

Min.: 320 mm
(12,6 in)

Max.: 800 mm
(31,5 in)

Corsa Z

Min.: 420 mm
(16,54 in)

Max.: 700 mm
(27,56 in)

Velocità di rotazione

6.000 rpm, 8.000 rpm
(37.699 rad.min-1, 50.265 rad.min-1)

Potenza

Min.: 3,7 kW
(5,03 hp)

Max.: 18,5 kW
(25,15 hp)

Velocità di avanzamento asse X

15.000 mm/min, 18.000 mm/min, 24.000 mm/min, 32.000 mm/min, 36.000 mm/min
(9,84 in/s, 11,81 in/s, 15,75 in/s, 21 in/s, 23,62 in/s)

Velocità di avanzamento asse Y

15.000 mm/min, 18.000 mm/min, 24.000 mm/min, 32.000 mm/min, 36.000 mm/min
(9,84 in/s, 11,81 in/s, 15,75 in/s, 21 in/s, 23,62 in/s)

Velocità di avanzamento asse Z-Not Tr-

15.000 mm/min, 18.000 mm/min, 24.000 mm/min
(9,84 in/s, 11,81 in/s, 15,75 in/s)

Carico massimo del piano di lavoro

Min.: 200 kg
(441 lb)

Max.: 1.500 kg
(3.307 lb)

Precisione di collocamento

0,005 mm, 0,006 mm, 0,008 mm
(0,0002 in, 0,00024 in, 0,00031 in)

Ripetibilità

0,003 mm, 0,005 mm, 0,006 mm
(0,00012 in, 0,0002 in, 0,00024 in)

Peso totale

Min.: 530 kg
(1.168,45 lb)

Max.: 12.000 kg
(26.455,47 lb)

Lunghezza totale

Min.: 2.100 mm
(82,7 in)

Max.: 4.260 mm
(167,7 in)

Larghezza massima

1.759 mm, 2.110 mm, 2.300 mm, 2.800 mm
(69,3 in, 83,1 in, 90,6 in, 110,2 in)

Altezza totale

1.892 mm, 1.960 mm, 2.300 mm, 2.700 mm, 3.200 mm
(74,5 in, 77,2 in, 90,6 in, 106,3 in, 126 in)

Descrizione

Motore a tre alberi e vite con design a trasmissione diretta, senza cinghia o trasmissione a ingranaggi che causano problemi di rumore, gioco o vibrazioni, migliorano la precisione e l'efficienza della lavorazione. X/Y/Z adottano una guida lineare a sfere, una piccola resistenza all'attrito, accorciano i tempi di spostamento rapido, migliorano l'efficienza della produzione, e allo stesso tempo hanno una buona ripetibilità, possono completare la lavorazione di prodotti di alta precisione. La slitta di base adotta un design di supporto a quattro binari, l'intervallo di supporto è grande, lo scorrimento è più fluido. La slitta di base adotta un design a quattro guide di supporto, con un'ampia luce di appoggio e uno scorrimento più agevole.

---

Traduzione automatica  (Visualizza il testo originale in inglese)
