Piattaforma di simulazione di carico utile

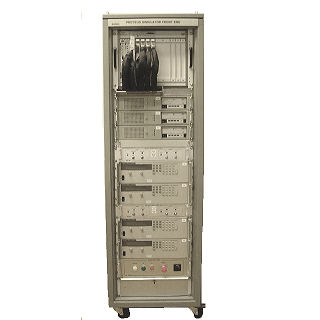

SIMULATORE DI PIATTAFORMA SATELLITARE e SIMULATORE DI PAGAMENTO Campi di applicazione Utilizzato per missioni di cooperazione internazionale tra agenzie nazionali : CNES, ESA, NASA, ISRO, CNSA Vantaggi principali Simulazione del bus di alimentazione e delle interfacce TM/TC Sequenza di prova automatica Memorizzazione e monitoraggio TM/TC Caratteristiche principali Il simulatore di piattaforma satellitare è utilizzato per simulare i segnali di interfaccia della piattaforma per eseguire prove di controllo funzionale e prove di qualificazione a terra delle apparecchiature satellitari e degli strumenti del carico utile. Il simulatore esegue l'alimentazione e la gestione degli scambi TM/TC Il simulatore del carico utile viene utilizzato per simulare le interfacce del carico utile e il comportamento di scambio TM/TC. Il simulatore esegue la simulazione del consumo di energia e la generazione dei dati TM seguendo il diagramma di modalità OBSW dello strumento Payload simulato. Il banco di prova è composto da: Rack da 19" con Rack di alimentazione 220 V 50/60 Hz con arresto di emergenza Alimentatori e carichi dinamici Frontiere TM/TC PC con software per banco di prova Modalità operative Le modalità operative sono accessibili attraverso il computer PC. Modalità automatica: Edizione ed esecuzione automatica delle sequenze di test Telemetrie e telecomandi di monitoraggio e visualizzazione TM/TC Memorizzazione dei dati Modalità di configurazione Configurazione del modo automatico Modalità remota Telecomando Ethernet Modalità manuale Accesso indipendente a tutte le risorse hardware del banco prova Dati tecnici : Stimoli e misure Bus di alimentazione 100V, 50V, 10A Bus avionico: 1553, CAN, Spacewire, LVDS Comando a relè HLC, HPC, LLC I/O digitale Segnale analogico, DAC, ADC Carico dinamico Termistore, Riscaldatore
