Encoder angolare assoluto DST X510
monogiroanalogico5 V DC

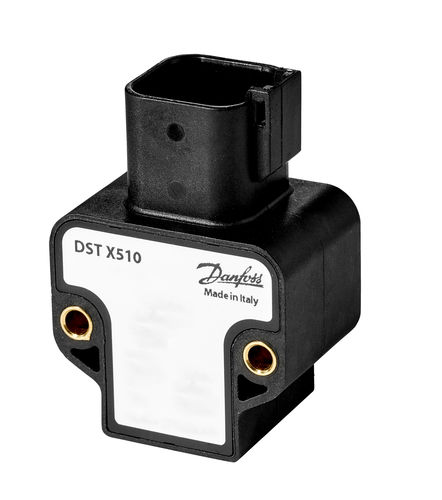

Encoder angolare assoluto - DST X510 - Danfoss Sensing Solutions - monogiro / analogico / 5 V DC
Encoder angolare assoluto - DST X510 - Danfoss Sensing Solutions - monogiro / analogico / 5 V DC
Encoder angolare assoluto - DST X510 - Danfoss Sensing Solutions - monogiro / analogico / 5 V DC - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
assoluto
Costruzione
monogiro
Segnale di uscita
analogico
Tensione di alimentazione
5 V DC
Altre caratteristiche
ridondante

Descrizione

Nome del prodotto
Sensore di posizione rotativo, DST X510, 180 °, Ridondante, Uscita ratiometrica

Descrizione breve
Tensione di alimentazione [V] CC: 5 V; Connessione elettrica: Deutsch (6 pin), standard DT04-6P; Direzione di rotazione: CCW + CW; Chiave di specifica: DR180180LA14A00 0033X00

Dati di base del prodotto
Codice prodotto: 098G1001
Tipo: DST X510
Gruppo di prodotto: Sensori
Descrizione del nome prodotto: Sensore di posizione rotativo
Peso lordo: 0,082 Chilogrammo
Peso netto: 0,07 Chilogrammo
Volume: 0,253 Litro
EAN: 5702428572989

Dettagli tecnici
Attuatore: A
Angolo / Canale 1 [°]: 180 °
Angolo / Canale 2 [°]: 180 °
Tipo di circuito: Ridondante
Segnale di uscita: Ratiometrico
Tensione di alimentazione [V] CC: 5 V
Connessione elettrica: Deutsch (6 pin)
Standard di connessione elettrica: DT04-6P
Contiene batterie: No
Omologazione: CE
Marchio CE: Sì
Conformità EU RoHS: Sì con esenzioni (clausola di esenzione: 6(c))
Conformità China RoHS: Non rilevante
Formato di imballo: Multi pack
Quantità per formato di imballo: 20 pc
Sostanze candidate REACH: Piombo (CAS n. 7439-92-1)
Direzione di rotazione: CCW + CW
Numero dossier SCIP: a707096f-52fa-4871-9e91-55f08f6518d1
Nome prodotto dossier SCIP: GRA
Chiave di specifica: DR180180LA14A00 0033X00
Marchio UL: No

Documenti disponibili (selezionati)
Datasheet: Rotary position sensor, DST X510 (AI562740196805en-010202)
Guida all'installazione: Rotary sensor with shaft DST X510 (AN30144419278701-000201)
Guida operativa: DST X510 and DST X520 Rotary position sensors SAE J1939 (AQ304226795410en-000201)
Guida operativa: DST X510 and DST X520 Rotary Sensor CANopen (AQ304227809412en-000201)

Specifiche tecniche
  • Modello: DST X510
  • Tensione di alimentazione: 5 V CC
  • Segnale di uscita: Ratiometrico
  • Tipo di circuito: Ridondante
  • Attuatore: A
  • Angolo/canale (1 & 2): 180 ° / 180 °
  • Connessione elettrica: Deutsch, 6 pin, standard DT04-6P
  • Direzione di rotazione: CCW + CW
  • Peso lordo: 0,082 kg
  • Peso netto: 0,07 kg
  • Volume: 0,253 L
  • Imballaggio: Multi pack (20 pcs)
  • EU RoHS: Sì con esenzioni (6(c))
  • Sostanza candidata REACH: Piombo (CAS 7439-92-1)
  • Numero dossier SCIP: a707096f-52fa-4871-9e91-55f08f6518d1
  • Chiave di specifica: DR180180LA14A00 0033X00
