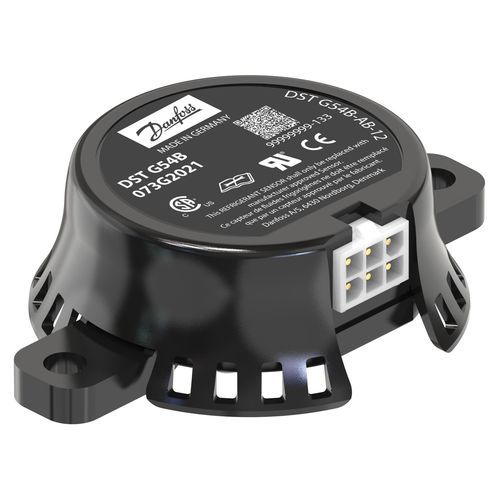

Sensore di gas refrigeranti per gas refrigerante DST G54B

R454Bper rilevamento di fugheModbus

Nome del prodotto
Sensore di gas, DST G54B, R454B

Breve descrizione
Sensore di gas per refrigeranti A2L (R454B). Uscita doppia (Modbus + relè). Collegamento elettrico: Mini Mate-N-Lok a 6 pin. Custodia rotonda Ø6 nera con grado di protezione IP54. Progettato per il rilevamento perdite HVACR e il monitoraggio dei refrigeranti, con ampia gamma di temperatura di esercizio e tempo di risposta rapido.

Documenti

• DST G-series gas sensors brochure — AD495354204391en-000202 — 784 KB
• A2L Gas Sensor, Types DST G54B, DST GR32 (Data sheet) — AI467327401378en-000204 — 846 KB
• A2L Gas Sensors, Relay, MODBus and Dual Output (Installation guide) — AN461646924518en-000101 — 425 KB

Materiale fotografico

• Foto prodotto: più foto disponibili (Sensore di gas DST G54B)
• Foto di famiglia: foto della serie DST G e DST GS

Peso / Identificazione
Peso lordo: 58 Gram
Peso netto: 46 Gram
Numero articolo internazionale / EAN: 5715255245988
Numero parte cliente: 8301-119

Specifiche tecniche

• Tipo: DST G54B
• Gruppo prodotto: Sensori
• Descrizione del prodotto: Sensore di gas
• Chiave specifica: DST G54B-AB-12-3AAB-LC003-I
• Soglia di allarme [LFL %]: 12
• Reset allarme [isteresi LFL %]: 2.5
• Reset allarme (Modbus): 5 minuti
• Reset allarme (Relè): 5 minuti
• Segnale di uscita: Doppio (Modbus + Relè)
• Tensione di alimentazione [V] AC: 24 V
• Tensione di alimentazione [V] DC: 24 V
• Corrente di alimentazione max. [mA]: 300 mA
• Temperatura di esercizio [°C] (min): -40 °C
• Temperatura di esercizio [°C] (max): 80 °C
• Temperatura di esercizio [°F] (min): -40 °F
• Temperatura di esercizio [°F] (max): 175 °F
• Tempo di risposta [s]: <15
• Tempo di recupero [min]: <5
• Condizioni di umidità relativa: 0 - 100
• Refrigeranti: R454B
• Campo di pressione [bar]: 0.7 - 1.2 bar
• Campo di pressione [psi]: 10.15 - 17.4 psi
• Connessione elettrica: Mini Mate-N-Lok
• Dimensione collegamento elettrico: 6 pin
• Standard connessione elettrica: EN 60529
• Pinout: Pin 1 = + alimentazione; Pin 2 = - comune; Pin 3 = Modbus A; Pin 4 = Modbus B; Pin 5 = Ingresso relè; Pin 6 = Relè NO
• Design della custodia: Rotonda Ø6 nera
• Grado di protezione custodia: IP54
• Materiale scocca: PA66 25% fibra di vetro
• Classe di infiammabilità: UL 94 V-0
• Interfaccia di montaggio: 2 staffe 180°
• Terminazione Modbus: 120 Ohm
• Contiene batterie: No
• Quantità per confezione: 80 pc
• Formato di imballo: Confezione industriale
• Conformità EU RoHS: Sì
• Conformità China RoHS: Fuori ambito
• Sostanze lista candidata REACH: No
• Approvazioni: C UL US UL Recognized; Marchio CE: Sì; Marchio UL: Sì
