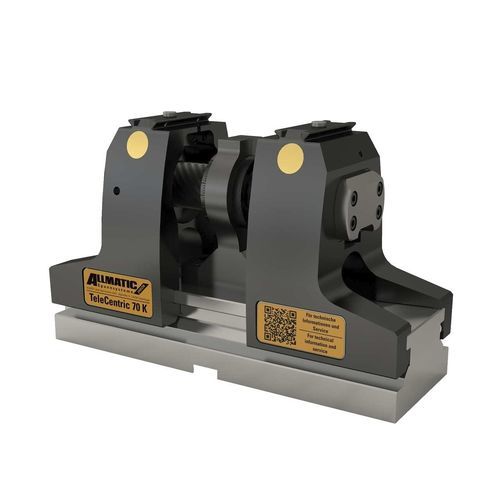

Morsa di macchina Tele-Centric

ad alta pressione

Una delle migliori morse mobili, con mandrino chiuso ad alta pressione, lunghezza totale costante e compatibilità con il montaggio a punto zero. Telecentrica Massima accessibilità Bloccaggio sicuro e affidabile Alta precisione Bassa sensibilità alle vibrazioni Tempi di sostituzione ridotti Ganasce a cambio rapido per sistemi di serraggio a punto zero Facile operatività Semplice sostituzione delle ganasce Peso ridotto Per tavoli macchina di piccole e medie dimensioni Panoramica coppia massima in Nm: 45 forza di serraggio massima in kN: 30 Pezzi da lavorare: Parti non lavorate, Parti lavorate min. Campo di serraggio/mm: 0 Versione: Meccanica Caratteristiche di TeleCentric Mandrino telescopico, il contorno dell'interferenza rimane inalterato Programmazione centrale e semplice senza offset del punto zero L'indennità del materiale è distribuita simmetricamente L'accessibilità del pezzo dipende dalla capacità del mandrino Forma costruttiva simmetrica = il pezzo rimane centrale e parallelo Altezza di appoggio del pezzo 192 mm Sistema di cambio rapido delle ganasce, cambio delle ganasce senza attrezzi grazie alla chiusura rapida in 10 secondi per ogni coppia di ganasce Ganasce reversibili: per capacità min. / max. capacità del mandrino con una coppia di ganasce Forza di serraggio costante grazie al mandrino telescopico a bassa manutenzione Fornito di serie con fori di posizionamento per un sistema di serraggio a punto zero, all'interno del micrometro 200 Fissaggio alla tavola della macchina con raster di montaggio 50/63 mm per l'inserimento di viti/cilindri o scarpe di serraggio viti o scarpe di serraggio. Scala integrata per la regolazione fine della posizione centrale Peso ridotto (senza ganasce): K =17,5 kg / M=19,5 kg Forza di serraggio 30 kN a 45 Nm lineari Funzionamento con chiave dinamometrica
