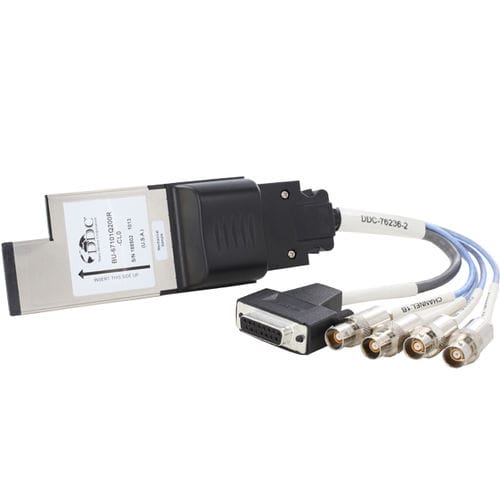

Scheda di interfaccia CompactPCI Express BU-67101Q

per avionicaindustrialeMIL-STD-1553

Il BU-67101Q è un dispositivo ExpressCard/54, progettato per interfacciarsi a un bus dati MIL-STD-1553. Ci sono fino a due doppi canali ridondanti MIL-STD-1553 che operano in modalità Bus Controller (BC) o Multi-RT (da 0 a 31). Ogni modalità ha la capacità di eseguire un Bus Monitor concorrente (MT). La scheda contiene anche due I/O discreti digitali, due I/O discreti avionici (+35V), un ingresso IRIG-B Time Code e un ingresso Time Tag Clock. L'interfaccia usata su questa scheda è l'architettura AceXtreme® di DDC, un'estensione della collaudata famiglia Enhanced Mini-ACE di prodotti 1553. La scheda include il software della serie BU-69092SX, che è il kit di sviluppo software (SDK) MIL-STD-1553 AceXtreme® C di DDC. Supporta tutte le modalità di funzionamento (BC, Multi-RT, MT), inclusi esempi di codice sorgente e documentazione dettagliata. I pacchetti software opzionali includono l'analizzatore/simulatore grafico BusTrACEr 1553, il software dataSIMS Real-Time Avionics Bus Analysis & Simulation, e un pacchetto LabVIEW e LabVIEW Real-Time completo. APPLICAZIONI La BU-67101Q MIL-STD-1553 ExpressCard è adatta a un'ampia varietà di applicazioni, tra cui, ma non solo, test a terra a livello di scatola, simulazione, apparecchiature di test portatili, test sulla linea di volo e diagnostica, sviluppo software, integrazione di sistema e debug. La scheda migliora il lavoro degli sviluppatori, degli integratori, dei tester, del personale sul campo e dell'equipaggio del test di volo attraverso capacità 1553 avanzate che sono accessibili in un fattore di forma portatile.
