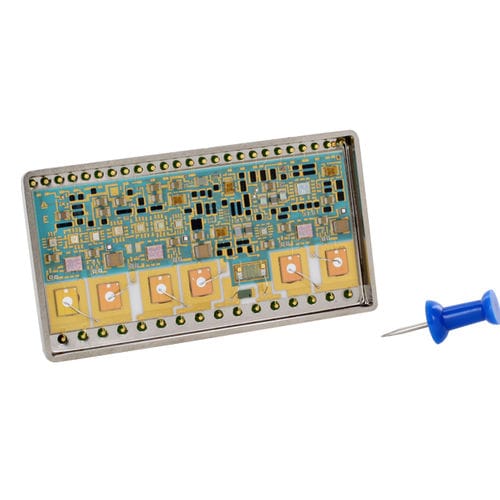

Controllore motore DC PW-8254xN, PW-8255xN

trifasebrushlessanalogico

I PW-82540/50N (100Vdc) e PW-82541/51N (200Vdc) sono regolatori di regolamento correnti del ciclo di coppia di torsione di rendimento elevato destinati per regolare precisamente la corrente nelle bobine del motore di CC senza spazzola trifase e per spazzolare i motori di CC. Il PW-825X0/X1N è un regolatore completamente autonomo del motore che converte un segnale di ordine dell'entrata analogica in motore corrente ed utilizza i segnali dai sensori ad effetto hall nel motore commutare la corrente nelle bobine del motore. La corrente del motore internamente è percepita e trasformata in un segnale di analogico. Il segnale corrente è sommato insieme al segnale di ordine produrre un segnale di errore che controlla il ciclo di dovere di modulazione di larghezza di impulso (PWM) dell'uscita, così controllante la corrente del motore. La prestazione di PW-825X0/X1N può essere sintonizzata utilizzando l'amplificatore di errori interni e componenti proporzionali/integrali esterne della rete del regolatore (pi) per abbinare le caratteristiche del motore.
