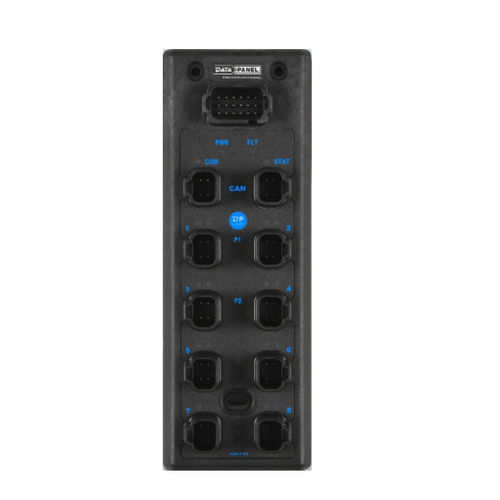

Modulo di uscita digitale DP-34044-1-100

analogicoCAN BusCAN FD

Modulo logico programmabile J1939 CAN bus con 8 ingressi configurabili (2x DI | 4x DI / AI | 2x DI / FRQ) e 8 uscite configurabili (DO / PWM / PWMi). La funzione logica può essere scritta utilizzando un software di programmazione grafico (stile letterbox) o in alternativa in codice C. Il programma può essere trasferito al modulo tramite PCAN Gateway; è possibile visualizzare in tempo reale gli stati delle variabili. Il modulo può così assumere compiti di controllo semplici e, ad esempio, sostituire circuiti di relè soggetti a errori. Oltre al funzionamento autonomo, è possibile anche il funzionamento misto con un controllo di livello superiore. Dimensioni - 97 x 265 x 34 mm Peso - 680 g Materiale (alloggiamento) - PA, rinforzato Connettore di alimentazione - DT-18 (cod. A) Connettore IO - DT-4 Dati elettrici Tensione di funzionamento - 8 ... 32 V CC Corrente di funzionamento per contatto/potenziale (max.) - 13 A Corrente di somma (max.) - 26 A Protezione dell'alimentazione - Protezione dall'inversione di polarità Diagnosi di blocco - Sottotensione | Sovratensione | Sovratemperatura Indicatori a LED - Alimentazione: blu | Bus: verde | Stato: verde | Alimentazione attuatore: blu | Segnale: giallo | Errore: rosso Ingressi Campo valore analogico - 4...20 mA | 0...5 V / 0...10 V / 0...32 V Numero di ingressi di frequenza FRQ - 2 Gamma di frequenza - 10...3.000 Hz Diagnosi degli ingressi - Sottotensione | sovratensione | cortocircuito Uscite Corrente di uscita DO max. - 4 A Corrente di uscita PWM max. - 4 A Corrente di uscita PWM(i) max. - 4 A Protezione dell'uscita - Sovraccarico | Cortocircuito Diagnosi dell'uscita - Corrente effettiva | Sovracorrente | Cortocircuito Condizioni ambientali Temperatura ambiente - -40 °C...+80 °C Temperatura di stoccaggio - 40 °C...+85 °C Adatto per: - CCpilot V1200, xtremeDBmini, CCpilot V700, CCpilot V1000 Famiglia di prodotti: - xtremeDB Numero di porte: - 8
