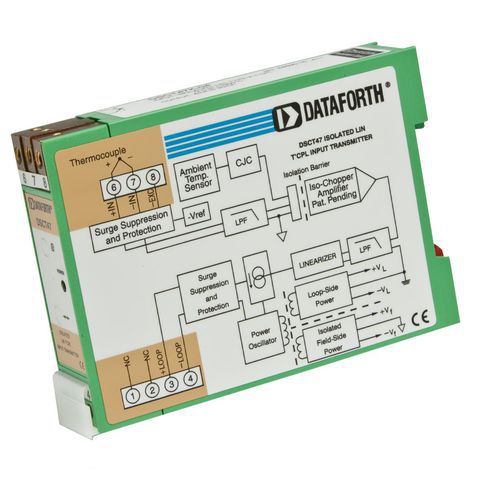

Trasmettitore di temperatura su guida DIN DSCT47

con termocoppiacon uscita in correntedi processo

Ogni trasmettitore di ingresso per termocoppia DSCT47 fornisce un singolo canale di ingresso per termocoppia che viene filtrato, isolato, amplificato, linearizzato e convertito in un'uscita in corrente di processo. Il filtraggio del segnale è realizzato con un filtro a cinque poli, che fornisce 85dB di reiezione in modo normale a 60Hz e 80dB a 50Hz. Un palo anti-aliasing si trova sul lato campo della barriera di isolamento, mentre gli altri quattro sono sul lato dell'anello di processo. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è assicurato dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. La linearizzazione si ottiene creando una funzione di trasferimento non lineare attraverso il modulo stesso. Questa funzione di trasferimento non lineare è configurata in fabbrica ed è progettata per essere uguale e opposta alla non linearità della termocoppia.
