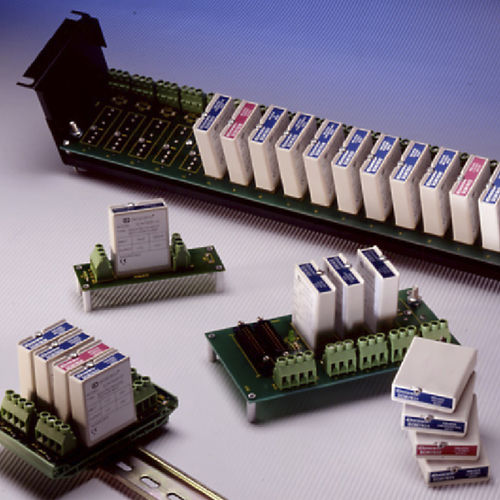

Modulo di trattamento del segnale ingressi analogici SCM7B Series

di tensioneisolato

Ogni modulo di ingresso analogico isolato SCM7B21 accetta un canale di ingresso analogico in tensione che viene filtrato, isolato, amplificato e convertito in una tensione analogica di alto livello per l'uscita verso il sistema di controllo del processo. Il modulo di ingresso analogico isolato in tensione SCM7B21 incorpora un approccio di filtraggio a cinque poli per massimizzare sia il tempo che la risposta in frequenza sfruttando le caratteristiche di Thomson (Bessel) e Butterworth. Un polo del filtro si trova sul lato campo della barriera di isolamento; quattro sono sul lato del sistema di controllo del processo. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario e trasferito attraverso la barriera di isolamento del trasformatore, sopprimendo la trasmissione di picchi e sovratensioni di modo comune. Il segnale viene quindi ricostruito e filtrato per l'uscita del sistema di controllo di processo.
