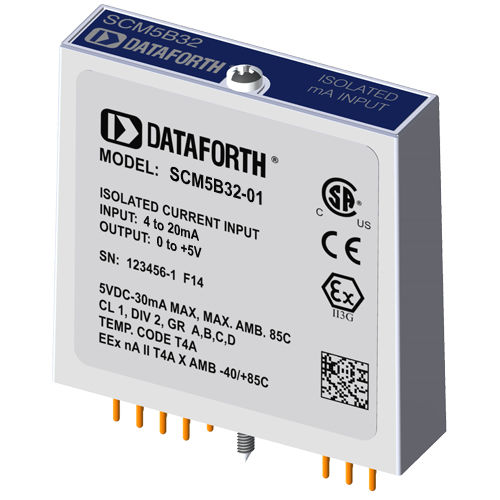

Modulo di ingresso di corrente SCM5B32-01

analogicoper montaggio su piastra di circuito stampatoisolato

Ogni modulo di ingresso in corrente SCM5B32 fornisce un singolo canale di ingresso analogico che viene filtrato, isolato, amplificato e convertito in un'uscita di tensione analogica di alto livello (Figura 1). Questa uscita di tensione è controllata da un interruttore logico, il che consente a questi moduli di condividere un bus analogico comune senza dover ricorrere a multiplexer esterni. I moduli SCM5B sono progettati con un circuito lato computer completamente isolato che può essere flottato a ±50 V dal pin 16 del comune di alimentazione. Questo isolamento completo significa che non è necessario alcun collegamento tra I/O Common e Power Common per il corretto funzionamento dell'interruttore di uscita. Se lo si desidera, l'interruttore di uscita può essere attivato in modo continuo semplicemente collegando il pin 22, il pin Read-Enable, al pin 19 di I/O Common. Con il modulo SCM5B32 viene fornita una resistenza di conversione di corrente di precisione da 20 Ohm. I pannelli posteriori dei moduli SCMPB01/02/03/04/05/06/07 sono dotati di zoccoli per consentire l'installazione di questa resistenza. Sono disponibili resistenze aggiuntive con il codice SCMXR1. Il filtraggio del segnale è realizzato con un filtro a sei poli che fornisce 95 dB di reiezione di modo normale a 60 Hz e 90 dB a 50 Hz. Due poli di questo filtro si trovano sul lato del campo della barriera di isolamento, mentre gli altri quattro sono sul lato del computer. Dopo il filtraggio iniziale sul lato campo, il segnale di ingresso viene tagliato da un circuito chopper proprietario. L'isolamento è garantito dall'accoppiamento del trasformatore, sempre utilizzando una tecnica proprietaria per sopprimere la trasmissione di picchi o sovratensioni di modo comune. Il modulo è alimentato da +5VDC, ±5%. Uno speciale circuito d'ingresso sui moduli SCM5B32 fornisce una protezione contro il collegamento accidentale di tensioni di rete fino a 240VAC.
